Die Axial-Pendelrollenlager der großen Serie ist eine spezielle rotierende Hochleistungskomponente, die für die Bewältigung erheblicher axialer Belastungen bei gleichzeitiger Aufnahme radialer Kräfte ausgelegt ist. Diese Lagerserie verfügt über eine Laufbahngeometrie, bei der die Rollen in einem bestimmten Winkel zur Lagerachse geneigt sind, sodass die Last in einem definierten Kontaktwinkel von einer Laufbahn auf die andere übertragen werden kann. Durch die sphärische Kontur der Rollen und die entsprechende Krümmung der Gehäusescheibe sind diese Lager selbstausrichtend, sodass sie Wellendurchbiegungen oder Montagefehler ausgleichen können, ohne die innere Reibung zu erhöhen. Diese aus hochreinem Lagerstahl gefertigten und häufig mit maschinell bearbeiteten Messing- oder Stahlkäfigen ausgestatteten Großeinheiten sind für die Aufrechterhaltung der mechanischen Integrität in industriellen Umgebungen mit hohem Drehmoment und niedriger bis mittlerer Geschwindigkeit unerlässlich.

Anfrage senden

DRUCKSPHERISCHE ROLLE · HOCHLEISTUNGSFÄHIG · SELBSTAUSRICHTEND

Große Serie

Große Serie Thrust Spherical Roller Bearing

200 mm bis 1000 mm Bohrungsdurchmesser · Kombinierte Lastaufnahme · Extreme Schubkapazität

Fähigkeit zur Selbstausrichtung

Die Innenkonstruktion ermöglicht einen Winkelversatz zwischen Welle und Gehäuse und verhindert so eine Kantenbelastung der Rollen.

Hohe axiale Lastdichte

Die große Kontaktfläche zwischen Rollen und Laufbahnen unterstützt extreme Schubkapazitäten bei hochbeanspruchten vertikalen und horizontalen Wellen.

Kombinierte Ladeunterstützung

Im Gegensatz zu Standard-Axiallagern kann die Pendelrollenkonfiguration Radiallasten von bis zu 55 % der gleichzeitigen Axiallast standhalten.

Thermische Stabilität

Ausgereifte Innenspiele und spezielle Oberflächenveredelungen erleichtern die Bildung eines gleichmäßigen Schmierfilms und reduzieren so die Wärmeentwicklung im Dauerbetrieb.

Produkteigenschaften

Materialzusammensetzung GCR15SiMn / GCr15 Chromstahl mit hohem Kohlenstoffgehalt

Bohrungsdurchmesserbereich 200 mm bis 1000 mm (große Größenkategorie)

Käfigtyp Bearbeitetes Messing (M) / Stahlausführung (J)

Präzisionsklasse P6 / P5 / P4 (ISO-Standard)

Betriebstemperatur -30°C bis 200°C (je nach Schmierstoff und Wärmebehandlung)

Schmierung Ölbad / Umlauföl / Hochdruckfett

Primäre Anwendungsszenarien

Stromerzeugung aus Wasserkraft

Wird in vertikalen Generatoren und Turbinendruckblöcken verwendet, um das Gewicht der rotierenden Baugruppe zu tragen.

Extraktive Metallurgie

Integriert in Brecher, Pulverisierer und Drehrohröfen, wo starke Vibrationen und axiale Stöße auftreten.

Meerestechnik

Zur Unterstützung von Propellerdruckblöcken und Hochleistungsdeckmaschinen in großen Seeschiffen.

Schwere Hebeausrüstung

Wird in Krandrehgelenken und Ölbohrdrehgelenken verwendet, die eine hohe strukturelle Steifigkeit unter statischen und dynamischen Belastungen erfordern.

◆

Lagerung und Konservierung

Lager müssen in ihrer Originalverpackung mit VCI (Vapor Corrosion Inhibitor) in horizontaler Position gelagert werden, um innere Verformungen zu vermeiden. Der Lagerbereich sollte eine konstante Temperatur und eine relative Luftfeuchtigkeit von 60 % oder weniger aufweisen. Vermeiden Sie es, das Gerät bis zum Zeitpunkt der Installation auszupacken, um eine Oxidation der Oberfläche zu verhindern.

■

Installations- und Schmierungsanforderungen

Montagekraft Verwenden Sie bei großen Installationen hydraulische Muttern oder Induktionsheizgeräte, um sicherzustellen, dass das Lager gleichmäßig auf der Wellenschulter sitzt.

Ausrichtungsüberprüfung Während das Lager selbstausrichtend ist, muss eine übermäßige Neigung, die den Auslegungsgrenzwert (typischerweise 1° bis 3°) überschreitet, korrigiert werden, um eine optimale Lastverteilung sicherzustellen.

Schmierstoffauswahl Verwenden Sie hochviskose Öle oder Fette mit EP-Zusätzen (Extreme Pressure), um bei starkem Druck eine Trennschicht zwischen den Rollen und den Laufbahnen aufrechtzuerhalten.

Erstinbetriebnahme Führen Sie eine Einlaufphase mit langsamer Drehung durch, damit das Schmiermittel durch den großen Rollensatz zirkulieren kann, bevor Sie die volle Betriebslast aufbringen.

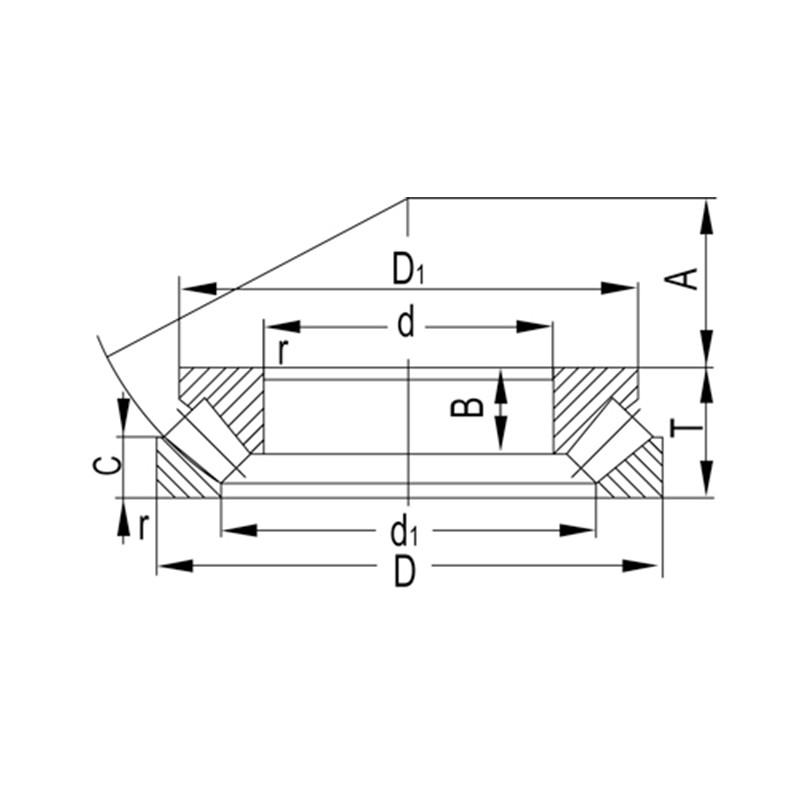

Bezeichnung	Hauptabmessungen (mm)									Grundtragzahlen (KN)		Begrenzte Geschwindigkeit (U/min)		Gewicht
Bezeichnung	d	D	T	d1	D1	B	C	A	r(min)	Dynamisch (Cr)	Statisch (Cor)	Fett	Öl	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
