Doppelreihe Winkelkugellager: Design, Anwendungen und Auswahlhandbuch

Verständnis Doppelreihe Winkelkugellager und ihre einzigartigen Vorteile

Die Winkelkugellager mit Doppelzeile stellen eine spezielle Kategorie von Lagern dar, die für die Verarbeitung kombinierter Lasten ausgelegt sind und gleichzeitig hohe Präzision und Steifigkeit anbieten. Im Gegensatz zu ihren Gegenstücken einzelner Reihen verfügen diese Lager zwei Zeilen von Kugeln mit Kontaktwinkeln im Bereich zwischen 25 ° und 40 °, sodass sie signifikante axiale Belastungen in beide Richtungen zusammen mit erheblichen radialen Lasten aufrechterhalten können.

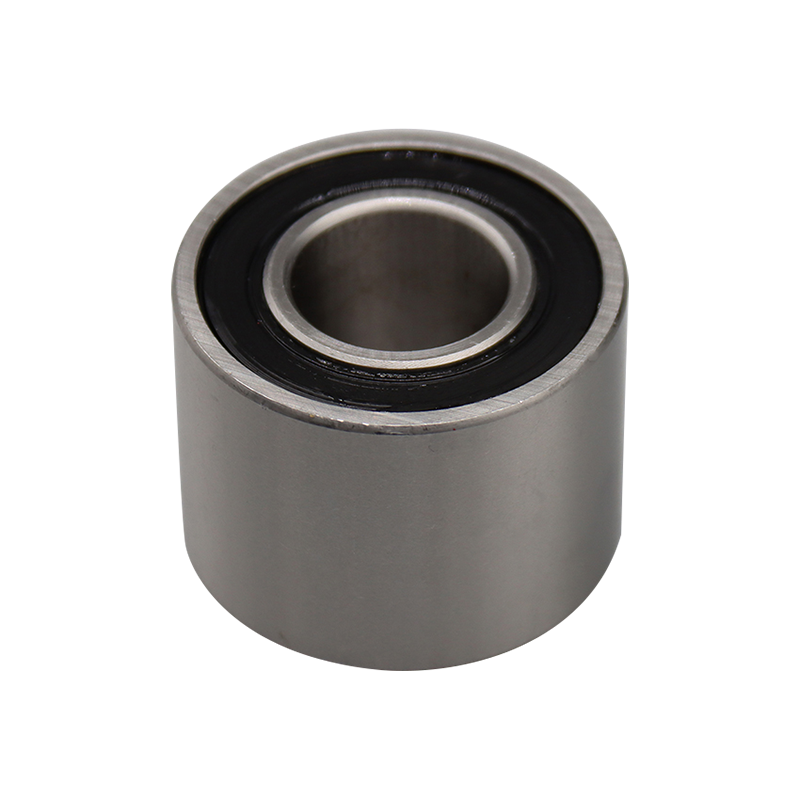

3000A-2RS-Serie Doppelreihe Winkelkugellager

Wichtige strukturelle Merkmale

Die Architektur von Doppelreihe Winkelkugellager enthält mehrere charakteristische Elemente, die zu ihrer überlegenen Leistung beitragen:

• Zwei Zeilen von Präzisions-Boden-Bällen, die in einer Back-to-Back- oder Face-to-Face-Konfiguration angeordnet sind
• Üblicherweise mit einem einteiligen inneren und äußeren Ringdesign für verbesserte Stabilität hergestellt
• Optimierte Kontaktwinkel, die je nach Anwendungsanforderungen zwischen 25 ° und 40 ° variieren
• Robuste Käfigdesigns (typischerweise Messing, Stahl oder Polymer), um den richtigen Ballabstand aufrechtzuerhalten
• Vorausgeladene Konfigurationen für Anwendungen zur Verfügung, die eine minimale Ablenkung erfordern

Leistungseigenschaften

Beim Vergleich Doppelreihe Winkelkugellager Zu anderen Lagertypen werden mehrere Leistungsvorteile ersichtlich:

So wählen Sie eckige Kontaktkugellager mit Doppelreihen für bestimmte Anwendungen

Auswählen der geeigneten Doppelreihe Winkelkugellager erfordert eine sorgfältige Berücksichtigung mehrerer Betriebsparameter und Umgebungsfaktoren. Der Auswahlverfahren sollte sowohl die sofortigen Leistungsanforderungen als auch die langfristigen Überlegungen zur Zuverlässigkeit ausmachen.

Lastanalyse und Lagerauswahl

Die ordnungsgemäße Lagerauswahl beginnt mit einer gründlichen Analyse der angelegten Lasten:

• Bestimmen Sie die Größe und Richtung von Radialbelastungen
• Berechnen Sie axiale Lastkomponenten in beide Richtungen
• Betrachten Sie dynamische Lastschwankungen und Stoßbelastungen
• Bewerten Sie kombinierte Lastszenarien
• Berücksichtigen Sie jeden Moment, der möglicherweise vorhanden ist

Geschwindigkeitsüberlegungen

Der Betriebsgeschwindigkeitsbereich beeinflusst die Lagerauswahl erheblich:

• Verweisen Sie auf die Grenzgeschwindigkeitswerte des Herstellers
• Berücksichtigen Sie die Schmieranforderungen bei unterschiedlichen Geschwindigkeiten
• Bewerten Sie die Merkmale der Wärmeerzeugung und Dissipation
• Zentrifugalkräfte bei hohen Rotationsgeschwindigkeiten ausmachen

Doppelreihe Winkelkugellagerinstallation Best Practices

Die richtigen Installationstechniken sind entscheidend für die Maximierung der Leistung und der Lebensdauer von Doppelreihe Winkelkugellager . Eine falsche Installation kann zu vorzeitiger Ausfall, erhöhtem Rauschen und verringerter Genauigkeit führen.

Vorinstallationsvorbereitung

Vor Beginn des Installationsprozesses sollten mehrere vorbereitende Schritte ausgeführt werden:

• Überprüfen Sie die Abmessungen und Toleranzen der Lager- und Gehäuse
• Reinigen Sie alle Komponenten gründlich
• Bereiten Sie die entsprechenden Werkzeuge und Geräte vor
• Stellen Sie die ordnungsgemäßen Bedingungen der Arbeitsumgebung sicher
• Haben die richtige Schmierung zur Verfügung

Montageverfahren

Der tatsächliche Montageprozess erfordert sorgfältige Liebe zum Detail:

• Verwenden Sie ordnungsgemäße Presswerkzeuge, die Kraft gleichmäßig verteilen
• Gewalt nur auf den montierten Ring anwenden (niemals durch Kugeln)
• Behalten Sie die genaue Ausrichtung während der Installation bei
• Überwachen Sie die Störungen vorsichtig
• Überprüfen Sie nach der Installation die Rotationsglattheit nach der Installation

Doppelreihe Angularkugellagerschmiermittel Verfahrenen und Überlegungen

Eine effektive Schmierung ist für eine optimale Leistung und Lebensdauer von wesentlicher Bedeutung Doppelreihe Winkelkugellager . Das Schmiersystem muss die Reibung verringern, die Wärme ablassen, vor Korrosion schützen und möglicherweise gegen Verunreinigungen versiegeln.

Schmiermittelauswahlkriterien

Bei der Auswahl des richtigen Schmiermittels werden mehrere Faktoren bewertet:

• Betriebstemperaturbereich
• Geschwindigkeitsbedingungen (DN -Wert)
• Lasteigenschaften
• Umweltbedingungen
• Abnutzungsanforderungen

Vergleich der Schmiermethoden

Fehlerbehebung häufig Doppelreihe Winkelkugellagerprobleme

Auch bei der richtigen Auswahl und Installation, Doppelreihe Winkelkugellager kann verschiedene betriebliche Probleme haben. Die Erkennung von Symptomen und das Identifizieren von Ursachen ist für eine wirksame Problemlösung von wesentlicher Bedeutung.

Häufige Versagensmodi und Symptome

Typische Lagerprobleme manifestieren sich durch verschiedene beobachtbare Symptome:

• Abnormales Geräusch (Schleifen, Klicken oder Rumpeln)
• Erhöhte Schwingungsniveaus
• Erhöhte Betriebstemperaturen
• Reduzierte Rotationsgenauigkeit
• Sichtbare Verschleiß oder Beschädigung bei Inspektion

Diagnostischer Ansatz

Ein systematischer Ansatz zur Fehlerbehebung liefert die besten Ergebnisse:

• Dokumente Betriebsbedingungen, wenn Symptome auftreten
• Analyse des Schmierzustands und der Menge
• Überprüfen Sie die ordnungsgemäße Montage und Ausrichtung
• Bewerten Sie die Lastbedingungen gegen Lagerspezifikationen
• Betrachten Sie Umweltfaktoren (Kontamination, Feuchtigkeit usw.)

Erweiterte Anwendungen von Doppelreihe Winkelkugellager in modernen Maschinen

Die einzigartigen Fähigkeiten von Doppelreihe Winkelkugellager Machen Sie sie in verschiedenen anspruchsvollen Anwendungen unverzichtbar, bei denen Präzision, Steifigkeit und Belastungskapazität von entscheidender Bedeutung sind.

Hochvorbereitungsmaschinenmaschine Spindeln

In Werkzeugmaschinenanwendungen liefern diese Lager:

• Außergewöhnliche Rotationsgenauigkeit für die Präzisionsbearbeitung
• Starrheit, um den Schneidkräften zu widerstehen
• Wärmestabilität für eine konsistente Leistung
• Lange Lebensdauer unter anspruchsvollen Bedingungen

Robotik- und Automatisierungssysteme

Moderne Robotersysteme profitieren von diesen Lagern durch:

• Kompaktes Design sparsamer Raum in artikulierten Gelenken
• Gleichzeitiger Umgang mit radialen und axialen Lasten
• Glatte Bewegungseigenschaften
• Hohe Steifheit für die Positionsgenauigkeit
