LME..Uu..aj Series Einstellbare lineare Kugellager sind innovative Komponenten, die speziell für hochpräzise Bewegungsanwendungen entwickelt wurden. Es verwendet qualitativ hochwertige Stahl- und fortschrittliche Oberflächenbehandlungstechnologie, um eine Verschleißfestigkeit und Lebensdauer zu gewährleisten. Diese Produktreihe verfügt über ein einstellbares strukturelles Design, und Benutzer können die Lagerfreiheit entsprechend den spezifischen Bedürfnissen anpassen und so eine bessere Betriebsgenauigkeit und Stabilität erreichen. LME..Uu..aj -Serienlager werden in der Automatisierungsausrüstung, in der mechanischen Verarbeitung, in 3D -Druck und in anderen Feldern häufig eingesetzt und können die Reibung effektiv verringern und die Bewegungseffizienz verbessern. Darüber hinaus ist die Installationsmethode dieser Serie einfach und die Anpassungsfähigkeit stark, wodurch sie den Benutzern praktisch verschiedene Geräte ersetzen können. Ob in einer Hochgeschwindigkeitsbetriebsumgebung, die LME..Uu..aj-Serie kann eine hervorragende Leistung aufrechterhalten und ein wichtiger Bestandteil der modernen Industrieautomatisierung werden.

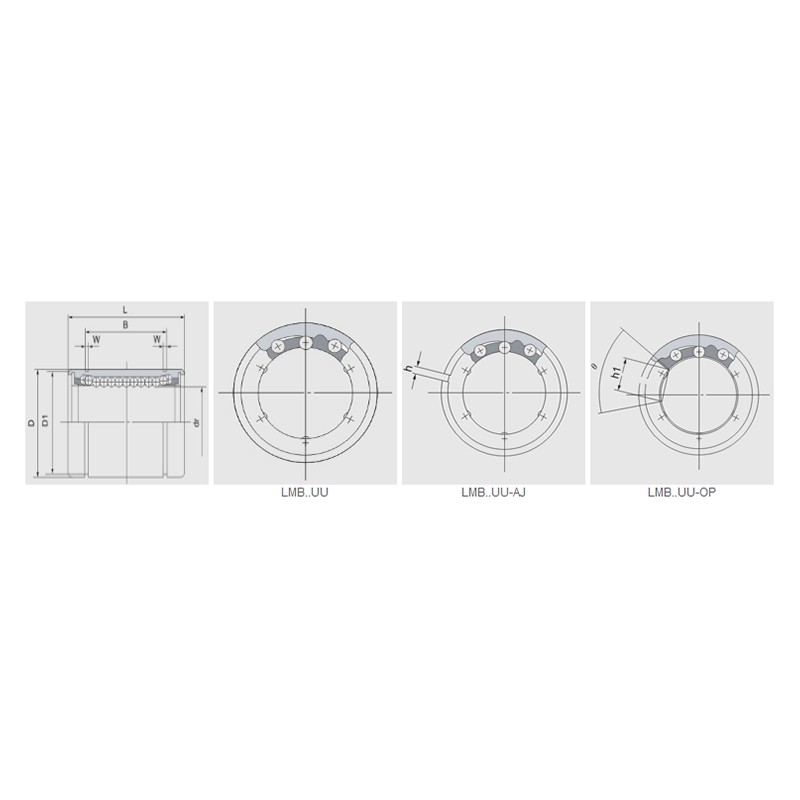

Produktparameter
| Harzhalter | Nennwellendurchmesser | Dr. | Hauptdimensionen und Toleranz | Exzentrizität | Radialfreiheit (max) | Grundlastbewertung (KN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lme ... uu | Ballkreis | Gewicht (kg) | LME… UU-AJ | Ballkreis | Gewicht | LME… UU-OP | Ballkreis | Gewicht (kg) | mm | mm | Toleranz | Toleranz | D mm | Toleranz (μM) | L mm | Toleranz (μM) | B mm | Toleranz (μM) | W (mm) | D1 (mm) | Hmm) | H1 (mm) | θ | Dynamisch | Statisch | ||
| Lme3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | - | 8/0 | 7 | 0/-8 | 10 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 69 | 105 |
| Lme4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | - | 8/0 | 8 | 0/-8 | 12 | 0/-120 | - | - | - | - | - | - | - | 10 | -3 | 88 | 127 |
| Lme5uu | 4 | 11 | Lme5uu-aj | 4 | 10 | - | - | - | 5 | 5 | - | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 12 | -3 | 206 | 265 |
| Lme8uu | 4 | 20 | Lme8uu-aj | 4 | 19.5 | - | - | - | 8 | 8 | - | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | - | - | 12 | -3 | 265 | 402 |
| Lme10uu | 4 | 29.5 | Lme10uu-aj | 4 | 29 | Lme10uu-op | 3 | 23 | 10 | 10 | - | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 12 | -4 | 372 | 549 |
| Lme12uu | 4 | 41 | Lme12uu-aj | 4 | 40 | Lme12uu-op | 3 | 32 | 12 | 12 | - | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78 ° | 12 | -4 | 510 | 784 |
| Lme16uu | 5 | 57 | Lme16uu-aj | 5 | 56 | Lme16uu-op | 4 | 44 | 16 | 16 | - | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78 ° | 12 | -4 | 578 | 892 |
| Lme20uu | 5 | 91 | Lme20uu-aj | 5 | 90 | Lme20uu-op | 4 | 75 | 20 | 20 | - | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60 ° | 15 | -6 | 862 | 1370 |
| Lme25uu | 6 | 215 | Lme25uu-aj | 6 | 212 | Lme25uu-op | 5 | 181 | 25 | 25 | - | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60 ° | 15 | -6 | 980 | 1570 |
| Lme30uu | 6 | 325 | Lme30uu-aj | 6 | 320 | Lme30uu-op | 5 | 272 | 30 | 30 | - | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50 ° | 15 | -8 | 1570 | 2740 |
| Lme40uu | 6 | 705 | Lme40uu-aj | 6 | 694 | Lme40uu-op | 5 | 600 | 40 | 40 | - | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50 ° | 17 | -8 | 2160 | 4020 |
| Lme50uu | 6 | 1130 | Lme50uu-aj | 6 | 1110 | Lme50uu-op | 5 | 970 | 50 | 50 | - | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50 ° | 17 | -13 | 3820 | 7940 |
| Lme60uu | 6 | 250 | Lme60uu-aj | 6 | 20 | Lme60uu-op | 5 | 1580 | 60 | 60 | - | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54 ° | 20 | -13 | 4700 | 9800 |
