SQ ... -RS-Serien-Ballgelenklager sind Hochleistungs-Verbindungselemente, die in mechanischen Geräten und Automatisierungssystemen weit verbreitet sind. Dieses Ballgelenkendesign ist so konzipiert, dass sie eine gute Rotations- und Oszillationsleistung liefern und Lasten in mehrere Richtungen standhalten. SQ ... -Rs-Serienlager bestehen aus hochfesten Materialien und haben eine hervorragende Verschleißfestigkeit und Korrosionsbeständigkeit, um einen langfristigen stabilen Betrieb in harten Umgebungen zu gewährleisten. Das sphärische Design ermöglicht eine größere Bewegungsfreiheit und eignet sich für die Verwendung in einer Vielzahl von Sportgeräten, Industriemaschinen und Automobilfeldern. Durch die Präzisionsbearbeitung sorgen die Produkte der SQ ... -RS-Serien für eine hochpräzise Anpassung und niedrige Reibungseigenschaften, was zur Verbesserung der Gesamtwirkungsgrad und Zuverlässigkeit des Systems beiträgt.

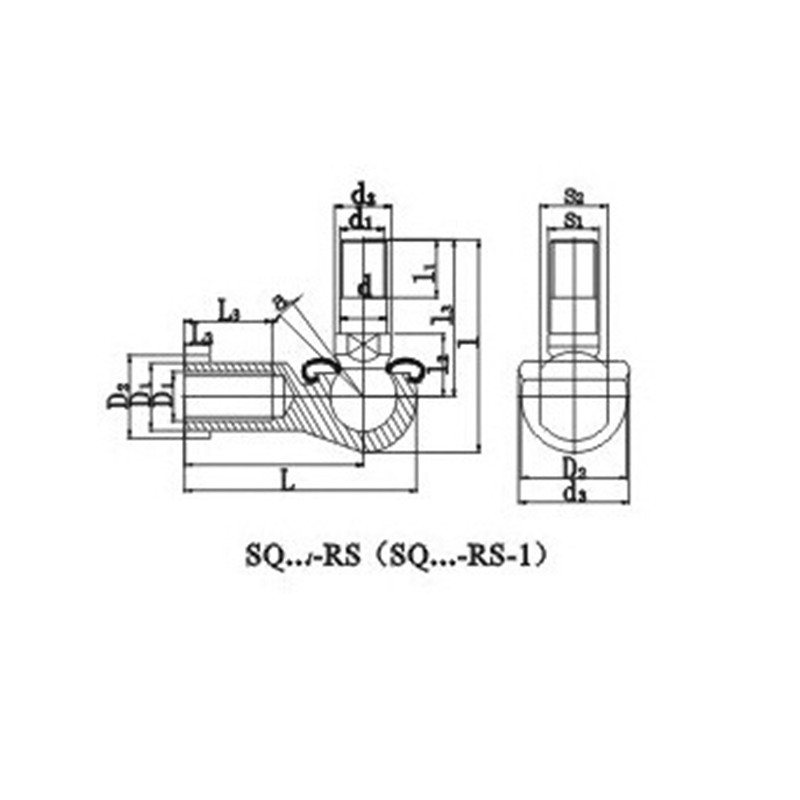

Produktparameter
| Bezeichnung | Abmessungen （mm） | Statische Lastwerte (KN) | Gewicht (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | l | L1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQ6-RS | M6 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.S | 0.039 |
| SQ8-RS | M8 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQ10-RS | M10 × 1,25 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQ12-RS | M12 × 1,25 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQ14-RS | M14 × 1,5 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQ16-RS | M16 × 1,5 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQ18-RS | M18 × 1,5 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
| SQ20-RS | M20 × 1,5 | 27 | 50 | 90 | 25 | 27 | 68 | 24 | 99 | 77 | 10 | 35 | 27.5 | 34 | 44 | 30 | 20 | 45 | 0.538 |
| SQ22-RS | M22 × 1,5 | 27 | 52 | 95 | 26 | 28 | 70 | 24 | 109 | 84 | 12 | 41 | 30 | 37 | 50 | 32 | 16 | 48 | 0.713 |
