SQY ... -RS-Serien-Ballverbindungs-Stabendlager sind mechanische Hochleistungskomponenten, die in verschiedenen industriellen Geräten weit verbreitet sind. Dieses Lager verfügt über ein kugelförmiges Gelenkdesign, das in mehreren Winkeln flexible Bewegungen liefern kann, wodurch es für Anwendungen, die hohe Lasten und dynamische Bewegungen erfordern, besonders geeignet sind. Die Lager der SQY ... -RS-Serie bestehen aus hochwertigen Materialien und haben eine hervorragende Verschleißfestigkeit und Korrosionsbeständigkeit, um einen langfristigen stabilen Betrieb zu gewährleisten. Zu den Konstruktionsmerkmalen gehören geringe Reibung, einfache Installation und Wartung und eignen sich für Anwendungen wie Roboterarme, Antriebssysteme und landwirtschaftliche Maschinen. Darüber hinaus sind die Lager der SQY ... -RS-Serien auch in verschiedenen Größen und Spezifikationen erhältlich, um den Anforderungen verschiedener Kunden zu erfüllen, und ideal für eine effiziente Bewegungsübertragung.
Produktparameter

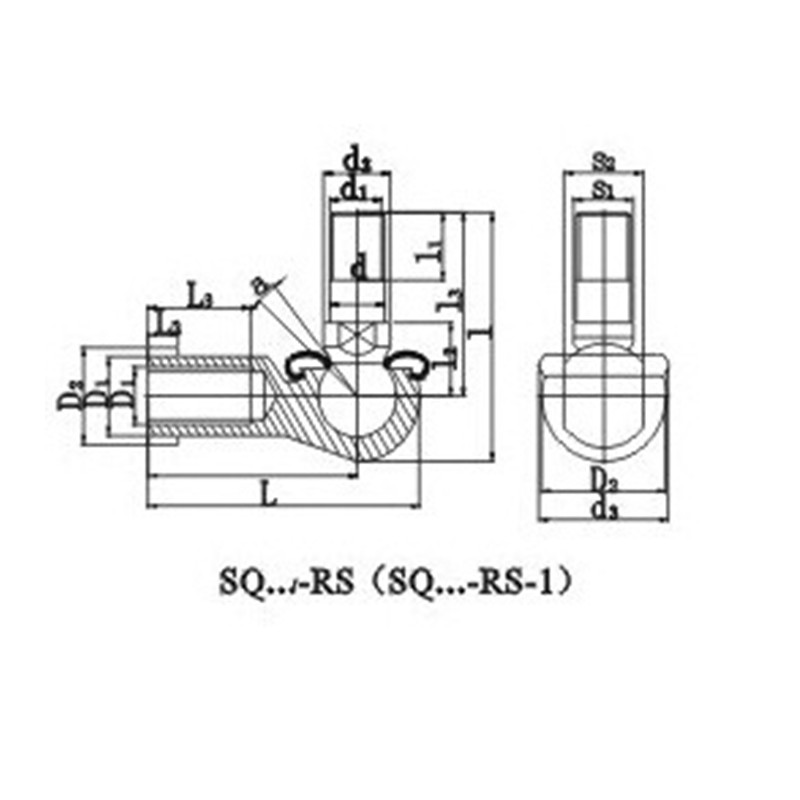

| Bezeichnung | Abmessungen （mm） | Statische Lastwerte (KN) | Gewicht (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | l | L1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQY4-RS | 10-32 | 9 | 19 | 29 | 8 | 10 | 21 | 7 | 35 | 27 | 4 | 14 | 9 | 11 | 16 | 9 | 25 | 22 | 0.026 |
| SQY6-RS | 1/4-28 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.5 | 0.039 |
| SQY7-RS | 5/16-24 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQY9-RS | 3/8-24 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQY11-RS | 7/16-20 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQY12-RS | 1/2-20 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQY15-RS | 5/8-18 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQY19-RS | 3/4-16 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
