Maßgeschneidert Serie 1600 Deep Groove Kugellager Hersteller, Fabriken

Serie 1600

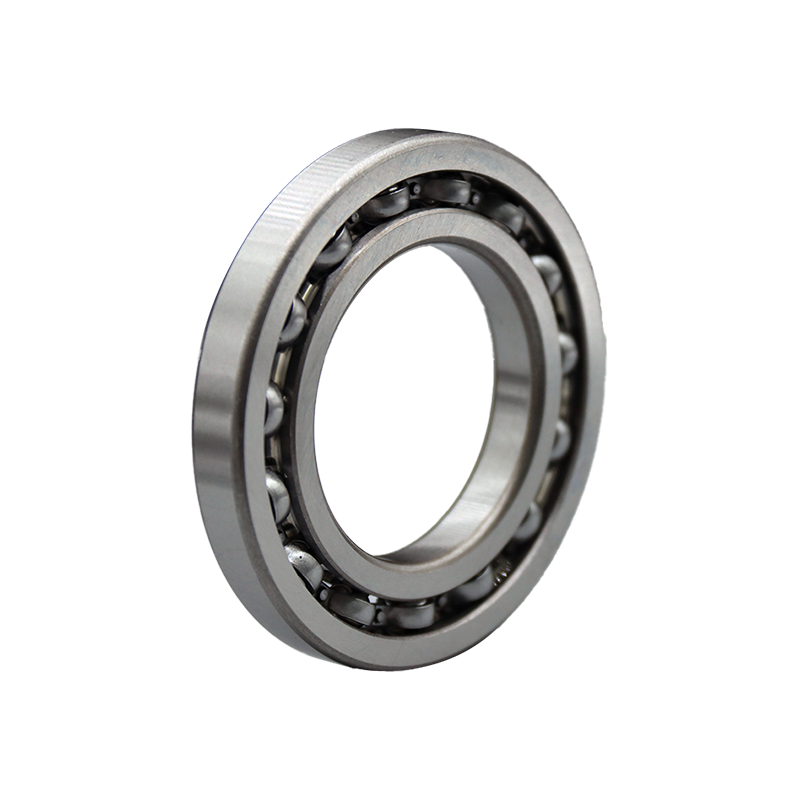

Das Rillenkugellager der Serie 1600 ist ein weit verbreitetes Wälzlager. Es zeichnet sich durch geringen Reibungswiderstand und hohe Geschwindigkeit aus und kann radialer Belastung oder kombinierter radialer und axialer Belastung standhalten. Diese Lagerserie besteht aus einem Außenring, einem Innenring, einem Satz Stahlkugeln und einem Satz Käfige. Es gibt verschiedene Modelle wie 16011, 16012 usw. mit Innendurchmessern von 25 mm bis 100 mm, auch Außendurchmesser und Dicke variieren. Aufgrund ihrer hervorragenden Leistung und ihres breiten Anwendungsspektrums spielen Rillenkugellager der Serie 1600 eine wichtige Rolle in Maschinen, Automobilen, Aufzügen und anderen Branchen.

Anfrage senden

Produkteinführung

Die Rillenkugellager der Serie 1600 verfügen über eine besonders breite Querschnittskonstruktion, die eine höhere radiale Belastbarkeit und eine bessere Wellenstabilität als Standardlager mit leichtem Querschnitt und derselben Bohrung bietet. Die Bohrungsdurchmesser reichen von 10 mm bis 50 mm, die Außendurchmesser von 26 mm bis 80 mm und die Breiten von 8 mm bis 18 mm, sodass die Serie in Gehäuse passt, bei denen es auf die Lastspanne wichtiger ist als auf Kompaktheit. Die Produktion folgt den Grenzmaßen ISO 15. Gepresste Stahlkäfige sind Standard, für geräuscharme Positionen werden Polyamidkäfige angeboten. Die Spielklassen CN, C3 und C4 können bei der Bestellung ausgewählt werden, und die Dichtungsvarianten „offen“, „ZZ“ und „2RS“ nutzen die gleiche Grenzplattform. Jede Charge wird mit Maßkontrollberichten und Materialzertifikaten geliefert.

Extrabreiter Abschnitt

Breitere Ringe erhöhen die Radialkapazität und verbessern die Wellenstabilität unter Dauerlast, während die Bohrungsabmessungen unverändert bleiben.

Eine Grenzplattform

Offene, ZZ- und 2RS-Varianten sowie Spielklassen haben die gleichen Abmessungen, sodass eine Teilefamilie mehrere Montagelinien abdeckt.

Gesperrte Chargenparameter

Die Prozesseinstellungen werden pro Lauf festgelegt, sodass die Laufgenauigkeit bei wiederkehrenden Bestellungen innerhalb der vereinbarten Toleranzbänder bleibt.

Inspektionspaket

Chargenprotokolle, Dimensionsberichte und Materialzertifikate werden mit jeder Lieferung für eingehende Kontrollen und Audits transportiert.

Bestellhinweis

Bohrungsdurchmesser 10 mm - 50 mm

Außendurchmesser 26 mm - 80 mm

Breite 8 mm - 18 mm

Dynamische Tragzahl 7,0 kN - 30,0 kN

Statische Tragfähigkeit 3,8 kN - 18,5 kN

Käfigoptionen Gepresster Stahl / Polyamid

Clearance-Klassen CN / C3 / C4

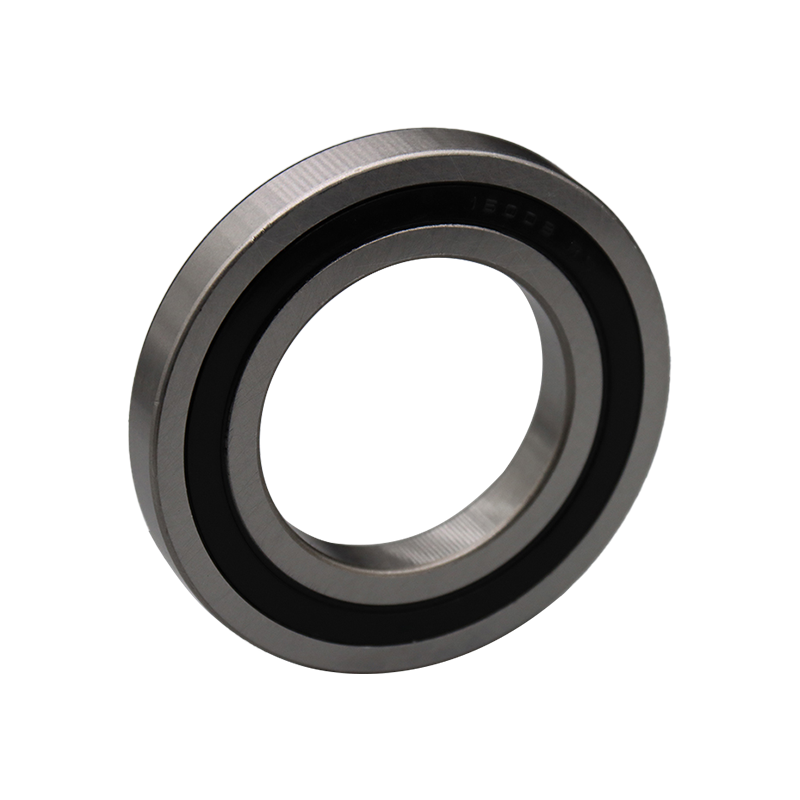

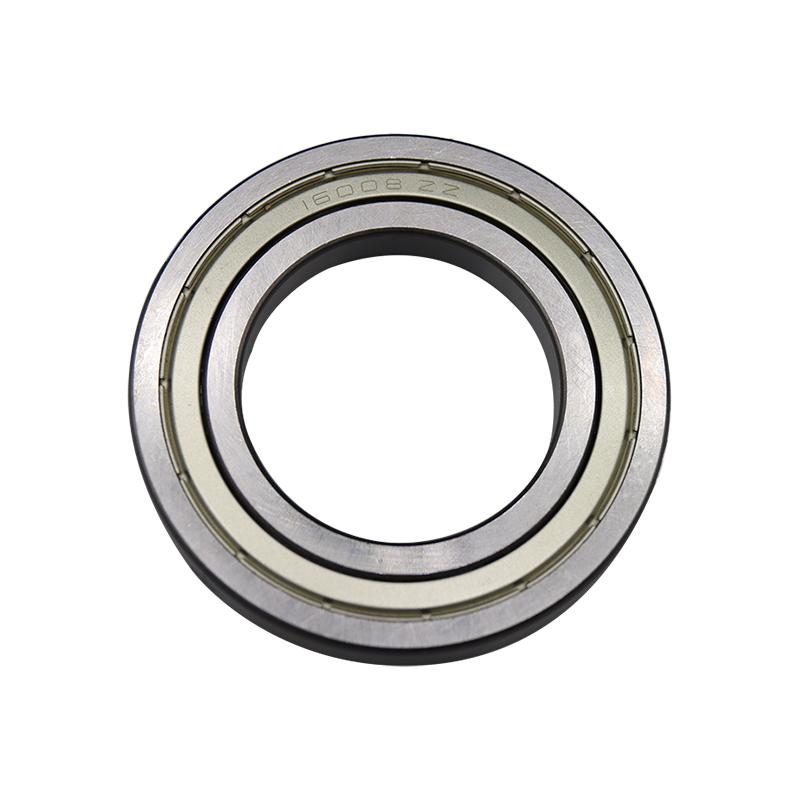

Dichtungsvarianten Offen / ZZ / 2RS

Präzisionsoptionen P0 / P6

Verpackung Industriekarton/Großkarton

Wo die Serie angegeben ist

Industriepumpen

Wellenunterstützung in Kreisel- und Verdrängerpumpen, die zusätzlichen radialen Spielraum benötigen.

Untersetzungsgetriebe

Antriebs- und Abtriebswellenlager in leichten und mittleren Untersetzungseinheiten mit begrenztem Gehäuseraum.

Elektromotoren

Rotorunterstützung, wobei der breitere Abschnitt die Stabilität unter Dauerlast verbessert.

Fördersysteme

Rollenendlager in Flurförderzeugen mit mäßigen Radialanforderungen.

Landmaschinen

Antriebs- und Leerlaufpositionen bei Geräten, die Staub und saisonalen Temperaturschwankungen ausgesetzt sind.

Textilausrüstung

Rollenunterstützung in Verarbeitungsmaschinen, die kontinuierlich mit stabiler Geschwindigkeit laufen.

Käuferanfragen

Wie schneidet die 1600er-Serie im Vergleich zur 6200er-Serie ab?

Die Serie 1600 hat bei gleicher Bohrung einen breiteren Querschnitt als die Serie 6200, was zu mehr Radialkapazität und besserer Wellenstabilität führt. Die Auswahl hängt davon ab, ob der Wohnraum oder die Lastspanne der begrenzende Faktor ist.

Sind C3-Ausverkaufsversionen leicht verfügbar?

Der C3-Abstand wird im Halbzeuglager für gängige Größen vorgehalten und pro Position in der Bestellphase bestätigt. CN bleibt die Standardklasse für die Verfügbarkeit in voller Größe.

Können verschiedene Dichtungsvarianten in einer Bestellung kombiniert werden?

Ja. Die offenen, ZZ- und 2RS-Varianten haben dieselben Grenzabmessungen, sodass mehrere Dichtungskonfigurationen in einer Bestellung erscheinen können und auf dem Spezifikationsblatt bestätigt werden.

Welche Dokumentation liegt den Massensendungen bei?

Zu den Massensendungen gehören Chargennummernaufzeichnungen, Maßkontrollberichte und Materialzertifikate. Zusätzliche Dokumente, die für die Eingangskontrolle erforderlich sind, können bei der Auftragsbestätigung vereinbart werden.

Lager- und Positionsnotizen

Verpackung integrity

Halten Sie die korrosionshemmenden Umhüllungen bis zum Problem auf der Leitungsseite versiegelt. Offene Verpackungen nehmen bei Temperaturschwankungen Feuchtigkeit auf und hinterlassen Flecken, die bei der Wareneingangskontrolle nicht bestanden werden.

Presspassungsrichtung

Üben Sie Kraft auf den Ring aus, der unter Druck steht. Die durch den Kugelsatz fließende Last hinterlässt Vertiefungen, die als Laufgeräusche sichtbar werden, sobald die Baugruppe die Betriebsgeschwindigkeit erreicht.

Überprüfung des Bohrungszustands

Überprüfen Sie vor dem Einbau die Rundheit und Oberflächenbeschaffenheit. Späne und Grate verändern die effektive Interferenz und verkürzen die Lebensdauer in Dauerbetriebspositionen.

Offene Variante der Schmierung

Passen Sie die Viskosität des Fettgrundöls an Geschwindigkeit und Temperatur an. Versiegelte Varianten werden vorgefüllt geliefert und erfordern keinen Schmierschritt vor der Montage.

1600er Serie extra breit Industrieversorgungsprogramm Chargenrückverfolgbarkeit

Lagerbezeichnung	Abmessung (mm)				Tragzahlen (kN)		Geschwindigkeitswerte (U/min)		Gewicht
Lagerbezeichnung	d	D	B	RS min	Cr	Kor	Fett	Öl	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
