Rillenkugellager der Serie 6900 | Flachlager für kompakte Maschinen

6900-Serie

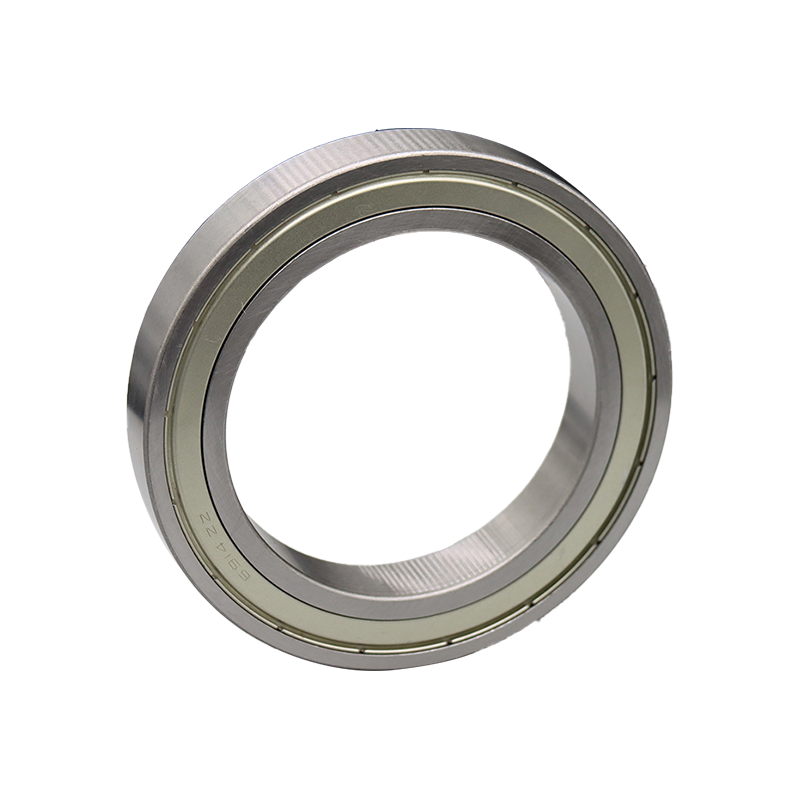

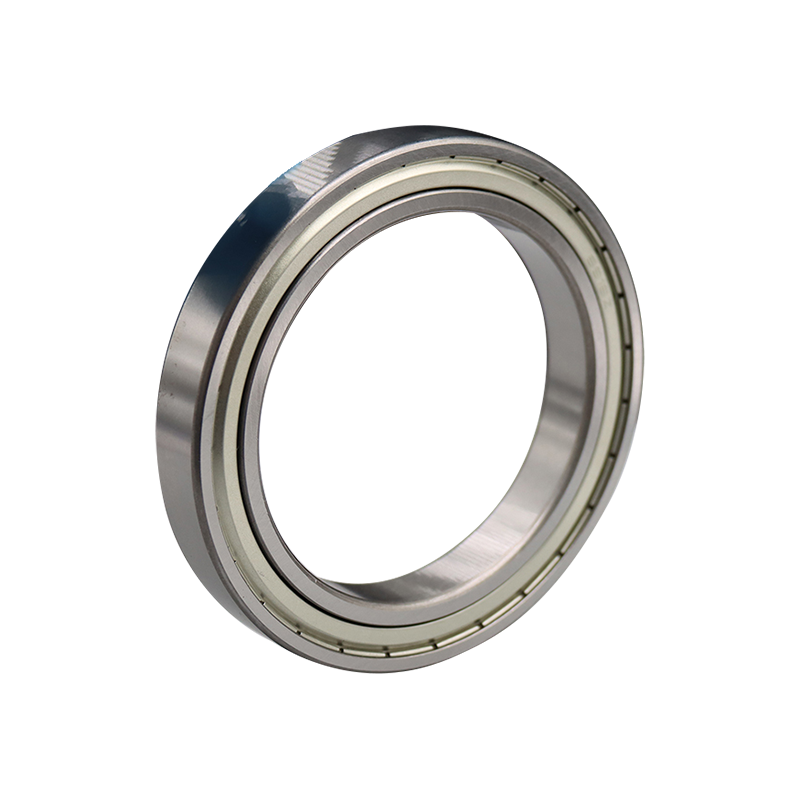

Die Rillenkugellager der Serie 6900 ist ein Präzisionslager mit einem Innendurchmesser von 10 mm, einem Außendurchmesser von 22 mm und einer Dicke von 6 mm. Dieses Lager wird häufig in Motoren, Wasserpumpen, Elektrowerkzeugen, Luftkompressoren, Haushaltsgeräten und anderen Geräten verwendet und zeichnet sich durch seine hohe Tragfähigkeit und seinen stabilen Betrieb aus. Gleichzeitig erfordern die Lager der Serie 6900 eine hohe Fertigungspräzision und eignen sich für Hochgeschwindigkeitsrotationen und die Aufnahme bestimmter Radiallasten. Sie sind unverzichtbare Schlüsselkomponenten in vielen mechanischen Geräten.

Anfrage senden

6900

Serie

Tiefer Groove

Kugellager

BREITER ABSCHNITT · PRODUKTIONSVERSORGUNG · ISO 15

Die Rillenkugellager der Serie 6900 nehmen innerhalb des Rillenkugellagers mit geringem Querschnitt die Position mit breiterem Querschnitt ein und bieten eine größere radiale Kapazität als die Serie 6800 bei einem kleineren Außendurchmesser als die entsprechende Größe 6200. Die Bohrungsabdeckung reicht von 10 mm bis 50 mm, mit Außendurchmessern von 22 mm bis 72 mm. Die Produktion folgt den Grenzmaßen ISO 15. Standardmäßig werden Käfige aus gepresstem Stahl geliefert, für geräuschärmere Positionen ist auch glasfaserverstärktes Polyamid erhältlich. Die Freiraumklassen CN, C3 und C4 können bei der Bestellung ausgewählt werden und die Dichtungskonfiguration wird pro Position festgelegt. Chargenprotokolle und Maßkontrollberichte begleiten jede Lieferung.

Kapazität im leichten Bereich

Breitere Ringe als die 6800er-Reihe erhöhen die radialen Tragzahlen, ohne dass die 6200er-Reihe erreicht wird.

Konfiguration in der Bestellphase

Abstand, Käfig und Dichtung werden pro Bestellzeile auf einer Grenzplattform festgelegt.

Wiederholbare Batch-Ausgabe

Gesperrte Prozessparameter sorgen dafür, dass die Laufgenauigkeit innerhalb der vereinbarten Toleranzbänder bleibt.

Inspektionspfad

Chargenprotokolle, Dimensionsberichte und Materialzertifikate werden mit jeder Sendung transportiert.

BESTELLREFERENZ

Langweilig 10–50 mm

Äußerlich 22–72 mm

Breite 6–12 mm

Dynamisches C 4,6–24,0 kN

Statisches C0 2,4–14,5 kN

Käfig Stahl / PA

Freigabe CN / C3 / C4

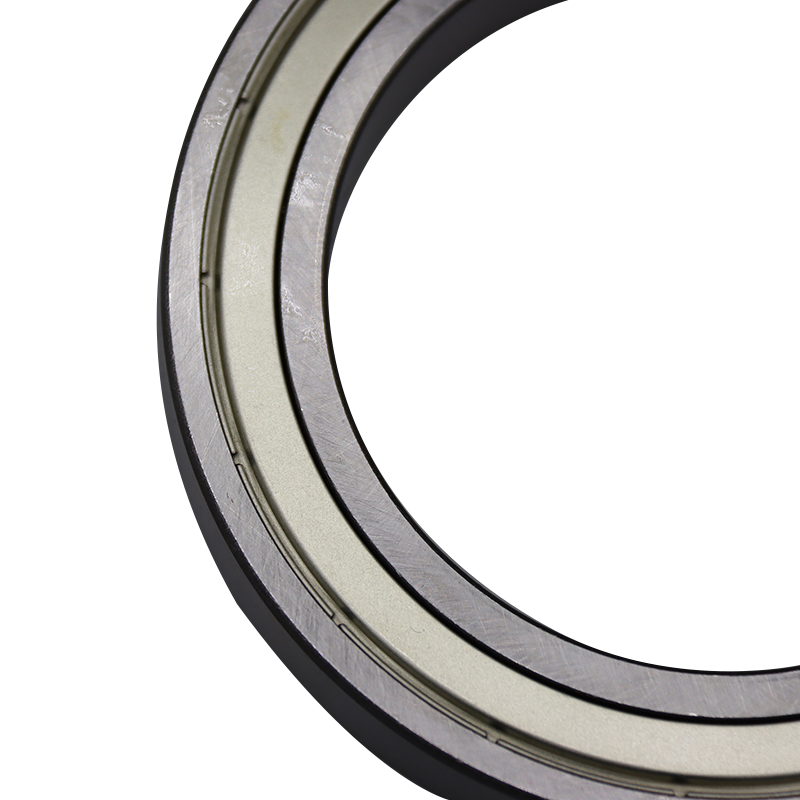

Versiegelung Offen / ZZ / 2RS

Präzision P0 / P6

Packen Karton / Tablett

Spezifikationsbereiche

01 Pumpenantrieb endet Wellenunterstützung in kleinen und mittleren Kreiselpumpen mit staubexponiertem Betrieb.

02 Getriebewellen Eingangs- und Zwischenpositionen in leichten Einheiten mit festen Gehäusebohrungen.

03 Motorrotorunterstützung Endlagerpositionen bei kleinen und mittleren Motoren mit mäßigem Radialbedarf.

04 Lüfter- und Gebläseeinheiten Laufradwellenlagerung in Lüftungsgeräten unter Dauerlast.

05 Förderrollen Rollenendlager in leichten Förderstrecken bei mäßiger Belastung und Geschwindigkeit.

06 Landwirtschaftliche Anbaugeräte Antriebs- und Leerlaufpositionen bei Geräten, die Staub und Temperaturschwankungen ausgesetzt sind.

Käuferanfragen

Wie schneidet die 6900er-Sektion im Vergleich zur 6200er-Serie ab?

Die Serie 6900 hat bei gleicher Bohrung einen kleineren Außendurchmesser als die Serie 6200, aber einen breiteren Querschnitt als die Serie 6800. Sie eignet sich für Gehäuse, bei denen der Durchmesser der Serie 6200 zu groß ist, während die Nennleistung der Serie 6800 unzureichend ist.

Sind C3-Ausverkaufsversionen auf Lager?

C3 wird für gängige Größen im Halbfabrikatbestand geführt und in der Bestellphase pro Position bestätigt. CN bleibt die Standardklasse für die Verfügbarkeit in voller Größe.

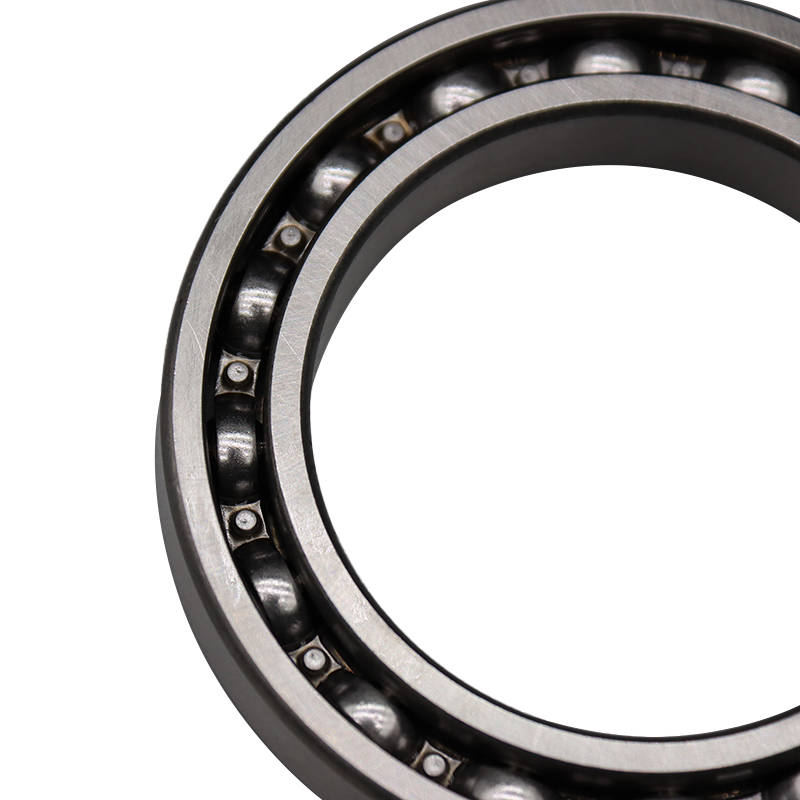

Können offene und versiegelte Varianten zusammen versendet werden?

Ja. Open, ZZ und 2RS haben dieselben Grenzabmessungen, sodass mehrere Dichtungskonfigurationen in einer Bestellung zusammengefasst und auf dem Spezifikationsblatt bestätigt werden.

Was bestimmt die Auswahl eines Polyamidkäfigs im Vergleich zu einem Stahlkäfig?

Polyamid deckt niedrigere Geräuschpositionen innerhalb der Temperaturgrenze ab, während Stahl höhere Temperatur- und Stoßbedingungen abdeckt. Ersetzungen werden zunächst anhand der Anwendungsparameter überprüft.

Lager- und Positionsnotizen

Packenaging integrity Halten Sie die korrosionshemmenden Umhüllungen bis zum Problem auf der Leitungsseite versiegelt. Offene Verpackungen entziehen bei Temperaturschwankungen Feuchtigkeit.

Presspassungsrichtung Üben Sie Kraft auf den Ring aus, der unter Druck steht. Die Belastung durch den Kugelsatz hinterlässt Vertiefungen, die sich als Laufgeräusche bemerkbar machen.

Langweilig condition Überprüfen Sie vor dem Einbau die Rundheit und Oberflächenbeschaffenheit. Späne und Grate beeinträchtigen die effektive Interferenz und verkürzen die Lebensdauer.

Offene Fettvariante Passen Sie die Viskosität des Grundöls an Geschwindigkeit und Temperatur an. Versiegelte Varianten werden ohne zusätzlichen Schritt vorgefüllt geliefert.

Lagerbezeichnung	Abmessung (mm)				Tragzahlen (kN)		Geschwindigkeitswerte (U/min)		Gewicht
Lagerbezeichnung	d	D	B	RS min	Cr	Kor	Fett	Öl	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
