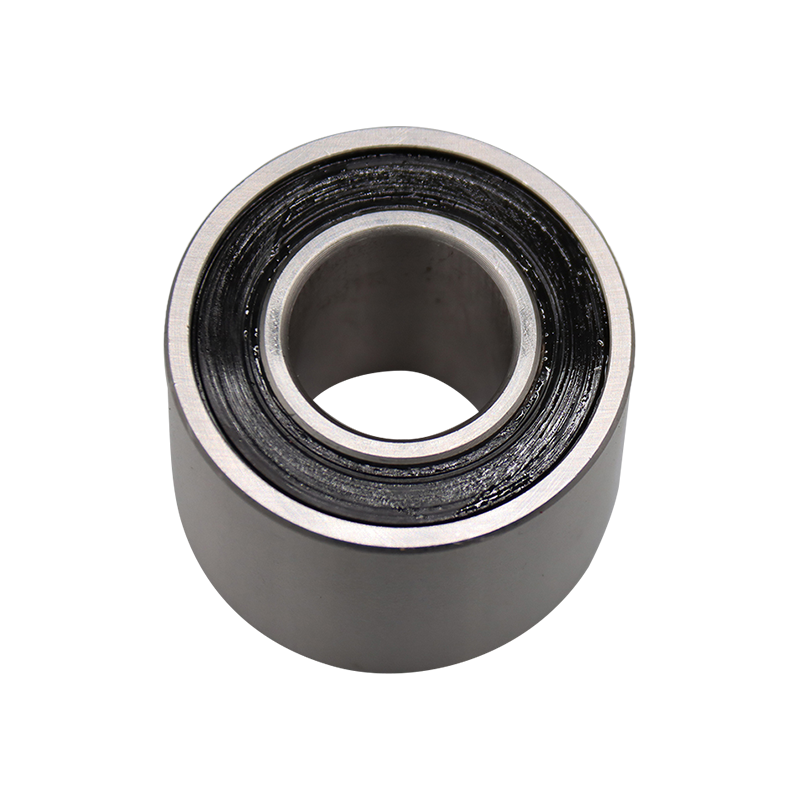

Das zweireihige Schrägkugellager der Serie 3000A-2Z ist ein Hochleistungslager, das häufig in elektromechanischen Geräten, Automobilen und Industriemaschinen eingesetzt wird. Diese Lagerserie ist zweireihig aufgebaut, hält höheren axialen und radialen Belastungen stand und ist für den Einsatz bei Hochgeschwindigkeitsbetrieb und Schwerlastbedingungen geeignet. Durch die Schrägkontaktstruktur kann das Lager Spannungen effektiv verteilen, die Reibung reduzieren und die Haltbarkeit bei Lagerbelastung verbessern. Die Lager der Serie 3000A-2Z sind außerdem mit Staubschutzkappen (2Z) ausgestattet, die das Eindringen von Schmutz und Verunreinigungen in das Lagerinnere wirksam verhindern und deren Lebensdauer verlängern. Darüber hinaus weist dieses Lager eine hervorragende Leistung in Bezug auf Genauigkeit und Steifigkeit auf, wodurch es für hochpräzise Anwendungen geeignet ist.
Die zweireihigen Schrägkugellager der Serie 3000A-2Z wurden für Anwendungen entwickelt, die eine hohe axiale und radiale Belastbarkeit innerhalb eines kompakten axialen Gehäuses erfordern. Die zweireihige Konfiguration bietet bidirektionale axiale Unterstützung bei gleichzeitig geringer Breite im Vergleich zu gepaarten einreihigen Lagern. Der Kontaktwinkel von 30° optimiert das Gleichgewicht zwischen axialer Steifigkeit und radialer Belastbarkeit. Ausgestattet mit 2Z-Metallschilden auf beiden Seiten bieten diese Lager einen wirksamen Schutz vor großen Partikeln und sorgen gleichzeitig für ein niedriges Reibungsmoment. Die mit hochwertigem Lithiumfett vorgeschmierten Lager bieten einen wartungsfreien Betrieb für längere Wartungsintervalle. Die Betriebstemperatur reicht von -30 °C bis 110 °C. Zu den typischen Anwendungen gehören Pumpen, Getriebe, Elektromotoren und Industriemaschinen, bei denen Platzeffizienz und hohe Belastbarkeit von entscheidender Bedeutung sind.

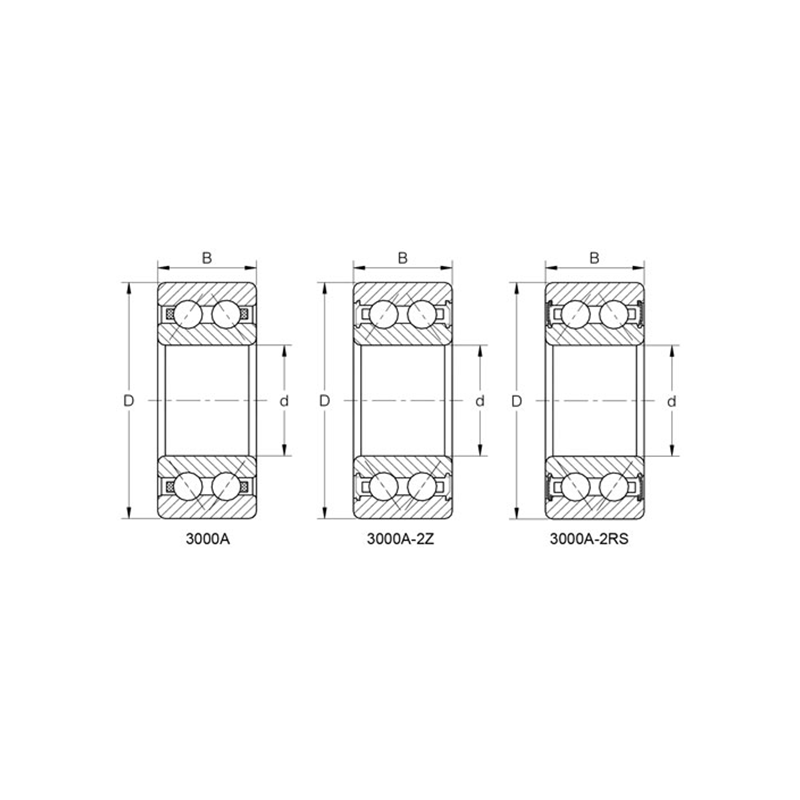

2Z bezieht sich auf beidseitige Metallabschirmungen, die vor großen Partikeln schützen und für ein geringes Reibungsmoment sorgen. 2RS bezeichnet beidseitig berührende Gummidichtungen, die eine vollständige Abdichtung gegen Feuchtigkeit und Verunreinigungen bei gleichzeitig höherem Reibungsmoment bieten.
3000A-2Z-Lager werden mit internen Vorspannungseinstellungen geliefert, die für typische Anwendungen optimiert sind. Für spezifische Anforderungen an die Vorspannung wenden Sie sich bitte an den Hersteller. In den meisten Fällen ist das Lager für eine Standardvorspannung ausgelegt, ohne dass eine zusätzliche Einstellung erforderlich ist.
Schrägkugellager weisen eine begrenzte Möglichkeit einer Fehlausrichtung auf. Der maximal empfohlene Winkelfehler beträgt weniger als 0,05 Grad. Bei Anwendungen mit Fehlausrichtung sollten Sie Pendelrollenlager oder Pendelkugellager in Betracht ziehen.
Produktparameter
| Bezeichnung | Hauptabmessungen (mm) | Grundtragzahlen (KN) | Begrenzte Geschwindigkeit (U/min) | Gewicht | ||||
| d | D | B | Dynamisch (Cr) | Statisch (Cor) | Fett | Öl | (kg) | |
| 3000A-2Z | 10 | 26 | 12 | 5.5 | 3.2 | 18000 | - | 0.022 |
| 3200A-2Z | 10 | 30 | 14.3 | 7.5 | 4.3 | 16000 | - | 0.05 |
| 3001A-2Z | 12 | 28 | 12 | 6.1 | 3.7 | 17000 | - | 0.025 |
| 3201A-2Z | 12 | 32 | 15.9 | 9 | 4.9 | 14000 | - | 0.058 |
| 3002A-2Z | 15 | 32 | 13 | 8.5 | 5.4 | 14500 | - | 0.036 |
| 3202A-2Z | 15 | 35 | 15.9 | 10 | 6 | 11000 | - | 0.066 |
| 3302A-2Z | 15 | 42 | 19 | 14 | 8 | 10000 | - | 0.13 |
| 3003A-2Z | 17 | 35 | 14 | 9 | 6 | 12500 | - | 0.042 |
| 3203A-2Z | 17 | 40 | 17.5 | 12.7 | 7.8 | 9000 | - | 0.096 |
| 3303A-2Z | 17 | 47 | 22.2 | 17.3 | 10.4 | 8000 | - | 0.18 |
| 3804A-2Z | 20 | 32 | 10 | 4.9 | 3.9 | 13000 | - | 0.02 |
| 3904A-2Z | 20 | 37 | 13 | 9.3 | 6.6 | 12000 | - | 0.046 |
| 3004A-2Z | 20 | 42 | 16 | 14.2 | 9.6 | 11000 | - | 0.08 |
| 3204A-2Z | 20 | 47 | 20.6 | 19 | 12.1 | 8000 | - | 0.16 |
| 3304A-2Z | 20 | 52 | 22.2 | 19 | 12.3 | 8500 | - | 0.22 |
| 3805A-2Z | 25 | 37 | 10 | 5.5 | 4.9 | 11500 | - | 0.025 |
| 3905A-2Z | 25 | 42 | 13 | 9.6 | 7.5 | 11000 | - | 0.062 |
| 3005A-2Z | 25 | 47 | 16 | 15.2 | 11 | 9500 | - | 0.1 |
| 3205A-2Z | 25 | 52 | 20.6 | 20.6 | 13.9 | 7500 | - | 0.19 |
| 3305A-2Z | 25 | 62 | 25.4 | 27.6 | 17.8 | 7500 | - | 0.367 |
| 3806A-2Z | 30 | 42 | 10 | 5.7 | 5.6 | 10000 | - | 0.03 |
| 3906A-2Z | 30 | 47 | 13 | 9.9 | 8.3 | 9500 | - | 0.095 |
| 3006A-2Z | 30 | 55 | 19 | 20.3 | 15.5 | 8000 | - | 0.16 |
| 3206A-2Z | 30 | 62 | 23.8 | 25.7 | 18.5 | 6300 | - | 0.31 |
| 3306A-2Z | 30 | 72 | 30.2 | 37.2 | 25.9 | 6000 | - | 0.59 |
| 3807A-2Z | 35 | 47 | 10 | 6.1 | 6.2 | 8500 | - | 0.035 |
| 3907A-2Z | 35 | 55 | 15 | 12.9 | 11.3 | 8000 | - | 0.138 |
| 3007A-2Z | 35 | 62 | 20 | 24.2 | 20.4 | 6500 | - | 0.24 |
| 3207A-2Z | 35 | 72 | 27 | 30.4 | 23.5 | 5600 | - | 0.51 |
| 3307A-2Z | 35 | 80 | 34.9 | 46.1 | 35.3 | 5300 | - | 0.82 |
| 3808A-2Z | 40 | 52 | 10 | 6.4 | 6.9 | 7000 | - | 0.04 |
| 3908A-2Z | 40 | 62 | 16 | 17.4 | 15.8 | 6500 | - | 0.158 |
| 3008A-2Z | 40 | 68 | 21 | 24.5 | 20.8 | 6000 | - | 0.279 |
| 3208A-2Z | 40 | 80 | 30.2 | 40.8 | 30.2 | 5300 | - | 0.64 |
| 3308A-2Z | 40 | 90 | 36.5 | 54.9 | 40.1 | 4800 | - | 1.06 |
| 3809A-2Z | 45 | 58 | 10 | 6.7 | 7.7 | 6300 | - | 0.055 |
| 3909A-2Z | 45 | 68 | 16 | 17.9 | 17.2 | 6000 | - | 0.183 |
| 3009A-2Z | 45 | 75 | 23 | 39.3 | 36.4 | 5600 | - | 0.364 |
| 3209A-2Z | 45 | 85 | 30.2 | 42.8 | 34.5 | 4800 | - | 0.72 |
| 3309A-2Z | 45 | 100 | 39.7 | 72.1 | 52 | 4300 | - | 1.24 |
| 3810A-2Z | 50 | 65 | 12 | 7 | 8.4 | 6000 | - | 0.075 |
| 3910A-2Z | 50 | 72 | 16 | 19.1 | 19.6 | 5800 | - | 0.189 |
| 3010A-2Z | 50 | 80 | 23 | 42.3 | 41.9 | 5300 | - | 0.395 |
| 3210A-2Z | 50 | 90 | 30.2 | 43.2 | 35.3 | 4500 | - | 0.78 |
| 3310A-2Z | 50 | 110 | 44.4 | 84.9 | 62.6 | 4000 | - | 1.96 |
| 3811A-2Z | 55 | 72 | 13 | 12.8 | 14.4 | 5500 | - | 0.01 |
| 3911A-2Z | 55 | 80 | 19 | 20 | 21.7 | 5300 | - | 0.282 |
| 3011A-2Z | 55 | 90 | 26 | 43.7 | 44.7 | 4800 | - | 0.581 |
| 3211A-2Z | 55 | 100 | 33.3 | 53.9 | 47.2 | 4000 | - | 1.03 |
| 3311A-2Z | 55 | 120 | 49.2 | 106.3 | 82 | 3600 | - | 2.4 |
| 3812A-2Z | 60 | 78 | 14 | 13.6 | 16.2 | 5000 | - | 0.14 |
| 3912A-2Z | 60 | 85 | 19 | 21 | 23.8 | 4800 | - | 0.303 |
| 3012A-2Z | 60 | 95 | 26 | 47.2 | 53.4 | 4400 | - | 0.621 |
| 3212A-2Z | 60 | 110 | 36.5 | 61.3 | 52.6 | 3800 | - | 1.4 |
| 3312A-2Z | 60 | 130 | 54 | 121.4 | 95.1 | 3400 | - | 3.24 |
| 3813A-2Z | 65 | 85 | 15 | 15.1 | 18.3 | 4700 | - | 0.182 |
| 3913A-2Z | 65 | 90 | 19 | 21.4 | 24.8 | 4500 | - | 0.324 |
| 3013A-2Z | 65 | 100 | 26 | 49.5 | 59.2 | 4000 | - | 0.661 |
| 3213A-2Z | 65 | 120 | 38.1 | 73.4 | 66.6 | 3400 | - | 1.84 |
| 3313A-2Z | 65 | 140 | 58.7 | 137.5 | 109.6 | 2800 | - | 3.9 |
| 3814A-2Z | 70 | 90 | 15 | 18 | 21.9 | 4400 | - | 0.19 |
| 3914A-2Z | 70 | 100 | 23 | 25.8 | 30 | 4000 | - | 0.516 |
| 3014A-2Z | 70 | 110 | 30 | 54.2 | 58.9 | 3600 | - | 0.95 |
| 3214A-2Z | 70 | 125 | 39.7 | 80.5 | 73.8 | 3200 | - | 1.98 |
| 3314A-2Z | 70 | 150 | 63.5 | 154.5 | 125.1 | 2800 | - | 4.7 |
| 3815A-2Z | 75 | 95 | 15 | 16 | 20.3 | 4200 | - | 0.224 |
| 3915A-2Z | 75 | 105 | 23 | 26 | 31.3 | 3800 | - | 0.546 |
| 3015A-2Z | 75 | 115 | 30 | 57.7 | 66.5 | 3400 | - | 1.003 |
| 3215A-2Z | 75 | 130 | 41.3 | 87.9 | 81.4 | 3000 | - | 2.01 |
| 3315A-2Z | 75 | 160 | 68.3 | 171.4 | 134.8 | 2600 | - | 6.3 |
| 3216A-2Z | 80 | 140 | 44.4 | 103.7 | 97.5 | 2800 | - | 2.48 |
| 3316A-2Z | 80 | 170 | 68.3 | 190.1 | 151.7 | 2400 | - | 7.21 |
| 3217A-2Z | 85 | 150 | 49.2 | 111.8 | 106.4 | 2400 | - | 3.2 |
| 3317A-2Z | 85 | 180 | 73 | 189.4 | 234.5 | 2200 | - | 8.3 |
| 3218A-2Z | 90 | 160 | 52.4 | 111.8 | 106.4 | 2400 | - | 4.5 |
