QJ300-Serie

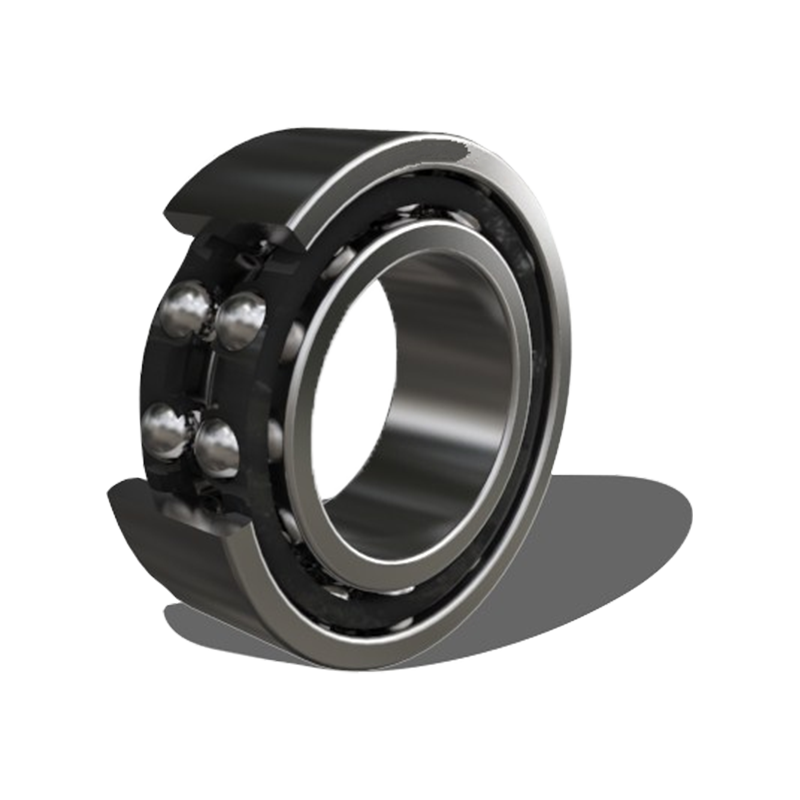

Die Zweireihige Schrägkugellager der Serie QJ300 sind präzisionsgefertigte rotierende Komponenten, die dafür ausgelegt sind, gleichzeitige radiale und axiale Belastungen in beide Richtungen aufzunehmen. Konstruktiv entspricht diese Baureihe zwei einreihigen Schrägkugellagern in Rücken-an-Rücken-Anordnung, integriert in eine kompakte Einzelbauweise. Die interne Geometrie zeichnet sich durch einen spezifischen Kontaktwinkel aus, der eine hohe axiale Steifigkeit und die Fähigkeit zur Bewältigung von Kippmomenten ermöglicht. Diese aus vakuumentgastem Chromstahl (GCr15) hergestellten Lager werden standardisierten Wärmebehandlungsprozessen unterzogen, um Dimensionsstabilität und Ermüdungsbeständigkeit sicherzustellen. Die QJ300-Serie zeichnet sich durch einen geringeren axialen Platzbedarf im Vergleich zu gepaarten einreihigen Einheiten aus und macht sie zu einer wesentlichen Komponente für die Optimierung industrieller Antriebsstränge und mechanische Hochgeschwindigkeitsbaugruppen, die eine starre Wellenunterstützung erfordern.

Anfrage senden

ZWEIREIHIG · WINKELKONTAKT

Technische Spezifikationen und technische Übersicht: Zweireihige Schrägkugellager der Serie QJ300

Technische Kernvorteile

Bidirektionale axiale Unterstützung

Durch die zweireihige Konfiguration kann das Lager Schublasten aus beiden Richtungen ohne zusätzliche Komponenten bewältigen.

Raumeffizienz

Das integrierte Design bietet eine geringere Breite als zwei einreihige Lager und ermöglicht so kompakte Gehäusedesigns.

Hohe Lastdichte

Optimierte Laufbahnkrümmungen und Kugelkomplemente maximieren die dynamischen Belastungswerte innerhalb einer standardmäßigen ISO 300-Serie.

Betriebssteifigkeit

Minimales Innenspiel und hohe Kontaktwinkel erhöhen die Gesamtsteifigkeit des Wellensystems.

Wichtige Produktmerkmale

Parameterkategorie	Technische Spezifikation
Material	Chrom-Lagerstahl mit hohem Kohlenstoffgehalt (GCr15/SAE 52100)
Kontaktwinkel	Standardoptionen für 30°/40°
Präzisionsklasse	P6 (ABEC-3) / P5 (ABEC-5)
Käfigmaterial	Gepresster Stahl / bearbeitetes Messing / Nylon (PA66)
Schmierungstyp	Offen / Z (abgeschirmt) / RS (abgedichtet)
Interne Freigabe	C2 / C0 (Normal) / C3

Primäre Anwendungsszenarien

Industriepumpen und Kompressoren
Bewältigung des Axialschubs und der radialen Wellenauslenkung in Flüssigkeitshandhabungsgeräten

Landmaschinen
Unterstützung für Radnaben und Zapfwellen (PTO), die multidirektionaler Belastung ausgesetzt sind

Übertragungssysteme
Integration in Getriebe und Untersetzungsgetriebe, bei denen eine präzise Wellenpositionierung unter Last erforderlich ist

Textil- und Druckausrüstung
Gewährleistung einer synchronisierten Bewegung bei Hochgeschwindigkeitswalzen, die geringe Vibrationen erfordern

Handhabungs- und Wartungsprotokolle

Lagerbedingungen

Lager müssen in ihrer Originalverpackung mit Rostschutz in einer trockenen, temperaturkontrollierten Umgebung mit einer relativen Luftfeuchtigkeit von nicht mehr als 60 % gelagert werden. Vermeiden Sie direkten Kontakt mit Böden oder Wänden, um Feuchtigkeitskondensation zu verhindern. Überprüfen Sie bei abgedichteten Lagern das Herstellungsdatum, um die Stabilität des Fetts während der Haltbarkeitsdauer sicherzustellen.

Installations- und Nutzungshinweise

Anwendung erzwingen

Üben Sie bei der Montage nur Druck auf den zu montierenden Ring aus (Innenring für Wellenpassungen, Außenring für Gehäusepassungen), um Brinellbildung oder Schäden an der Laufbahn zu vermeiden.

Sauberkeit

Sorgen Sie für einen schadstofffreien Arbeitsplatz; Mikropartikel können zu vorzeitiger Oberflächenermüdung und Abplatzungen führen.

Ausrichtung

Eine genaue Konzentrizität zwischen Welle und Gehäuse ist zwingend erforderlich, da Schräglager empfindlich auf starke Fluchtungsfehler reagieren, die zu einer ungleichmäßigen Lastverteilung führen.

Schmierungsmanagement

Stellen Sie bei offenen Lagern sicher, dass das Schmiermittel mit der Betriebstemperatur und Drehzahl der jeweiligen Anwendung kompatibel ist.

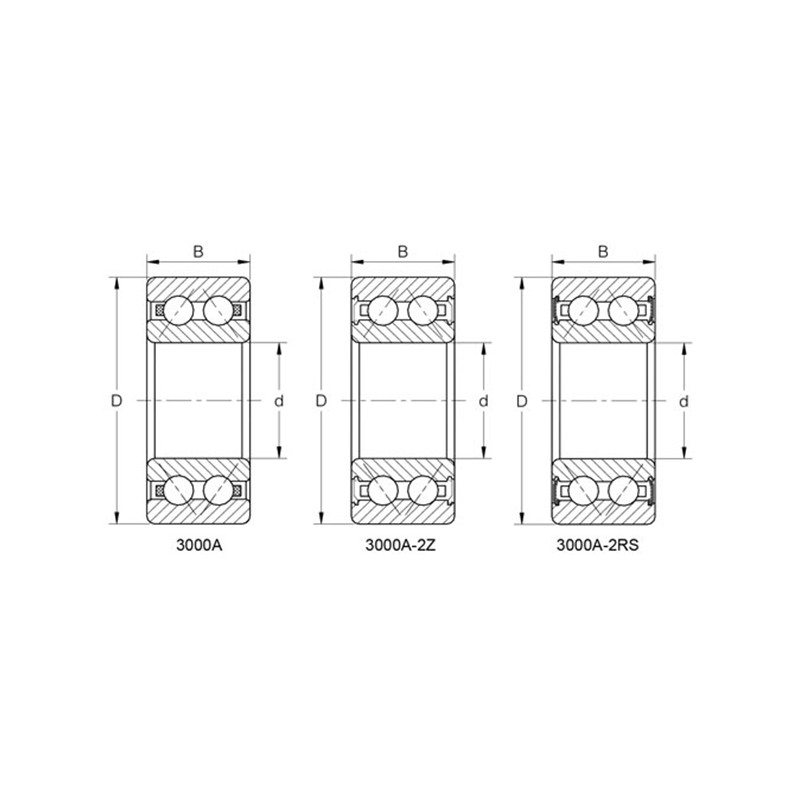

Bezeichnung	Hauptabmessungen (mm)				Tragzahlen (KN)		Grundlastwerte (kgf)		Grenzgeschwindigkeit (U/min)		Entfernung des Aktionspunkts	Einbaumaße (mm)			Gewicht
Bezeichnung	d	D	B	r(min)	Cr	Kor	Cr	Kor	Fett	Öl	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
