Das doppelt breite Linearkugellager der LME..LUU-Serie ist eine Hochleistungs-Linearbewegungskomponente, die für schwere Lasten und hohe Geschwindigkeiten ausgelegt ist. Diese Produktserie verfügt über eine Struktur mit doppelter Breite, die eine größere Tragfähigkeit und höhere Stabilität bietet und für den Einsatz in rauen Umgebungen geeignet ist. LME..LUU-Lager enthalten im Inneren hochpräzise Kugeln, die eine reibungslose Bewegung und niedrige Reibungskoeffizienten gewährleisten und so die Effizienz und Lebensdauer mechanischer Geräte verbessern. Diese Art von Lager ist einfach zu installieren und wartungsarm und wird häufig in Automatisierungsgeräten, Robotern, CNC-Werkzeugmaschinen und anderen Präzisionsmaschinen eingesetzt. Durch ihr überlegenes Design reduziert die LME..LUU-Serie effektiv die Lücken zwischen beweglichen Teilen und verbessert die allgemeine Bewegungsgenauigkeit und Zuverlässigkeit. Es ist eine unverzichtbare Schlüsselkomponente in der modernen Industrie.
Die Serie LME..LUU ist ein lineares Kugellager mit doppelter Breite, das speziell für Automatikgetriebeanwendungen entwickelt wurde, bei denen präzise lineare Bewegungen und hohe Belastbarkeit erforderlich sind. Das erweiterte Länge-zu-Durchmesser-Verhältnis sorgt im Vergleich zu Standardlagern mit einfacher Breite für eine höhere Momentenfestigkeit und Tragfähigkeit. Ausgestattet mit LUU-Dichtungen (Doppellippen-Urethan) an beiden Enden hält das Lager das Schmiermittel effektiv zurück und verhindert gleichzeitig das Eindringen von Getriebeflüssigkeitsverunreinigungen und metallischen Rückständen. Der Präzisions-Kugelzirkulationskreislauf sorgt für eine gleichmäßige, reibungsarme Bewegung mit gleichmäßigem Rollwiderstand über den gesamten Hub. Diese Serie besteht aus einsatzgehärtetem Lagerstahl mit geschliffenen Laufbahnen und ist so konzipiert, dass sie den oszillierenden Bewegungen und variablen Belastungsbedingungen standhält, die in Ventilkörpermechanismen, Schaltgabelführungen und Kupplungsbetätigungssystemen auftreten. Der Betriebstemperaturbereich reicht von -20 °C bis 100 °C und ist mit Standard-Automatikgetriebeflüssigkeiten kompatibel.
Die doppelt breite Konfiguration bietet aufgrund des längeren Verhältnisses von Länge zu Durchmesser eine erhöhte Tragfähigkeit und eine verbesserte Momentenfestigkeit. Dadurch kann das Lager höhere Radiallasten bewältigen und Kippmomenten in Automatikgetriebeanwendungen besser widerstehen, bei denen Platzbeschränkungen die Gehäuselänge begrenzen.
LUU-Siegel are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Die empfohlene Schafthärte beträgt 60-64 HRC mit einer Oberflächenrauheit Ra ≤ 0,2 µm. Dies gewährleistet einen optimalen Wälzkontakt und verlängert die Lebensdauer sowohl des Lagers als auch der Welle in Automatikgetriebeumgebungen.
LME..LUU-Lager sind mit getriebeverträglichem Fett vorgeschmiert. Das Nachschmierintervall hängt von der Hubfrequenz und dem Verschmutzungsgrad der Umgebung ab. Für Anwendungen mit hohen Zyklen wird eine regelmäßige Nachschmierung der Dichtlippe mit verträglichem Fett empfohlen.
Produktparameter

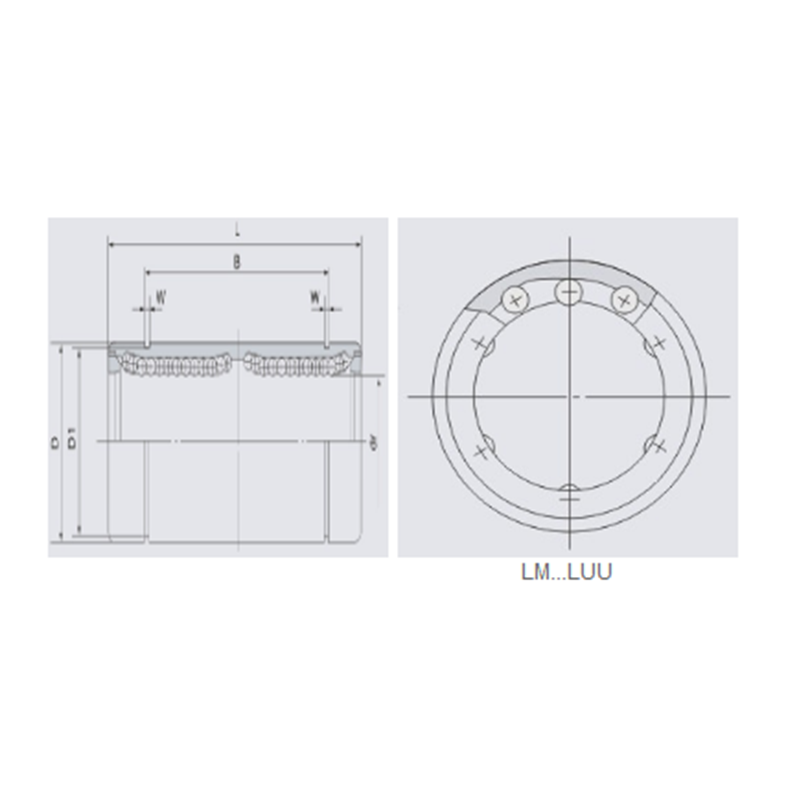

| Lagernummer | Nennwellendurchmesser | dr | Hauptabmessungen und Toleranzen | Exzentrizität | Tragzahl (kN) | Gewicht (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Ballzirkel | mm | mm | Toleranz | D mm | Toleranz(μm) | L mm | Toleranz(μm) | B mm | Toleranz(μm) | B(mm) | D1(mm) | Dynamisch | Statisch | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6,5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6,5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
