Die Miniaturkugellager der erweiterten Serie sind eine mechanische Komponente, die in Präzisionsgeräten weit verbreitet ist, mit einer effizienten Drehleistung und einer hervorragenden Kapazität der Tragfähigkeit. Diese Art des Lagers besteht normalerweise aus einem inneren Ring, einem äußeren Ring, rollenden Elementen (Kugeln) und einem Käfig. Der äußere Ring verfügt über ein Flanschdesign, um die Installation zu erleichtern und die Stabilität des Lagers während des Betriebs zu gewährleisten. Aufgrund ihrer kompakten Größe wird diese Art von Miniaturkugellager üblicherweise in elektronischen Geräten, Modellen, Automobilen und anderen kleinen Maschinen verwendet. Die erweiterte Serie ist so konzipiert, dass sie eine größere Steifheit und Festigkeit in einem kompakten Raum für Hochgeschwindigkeits- und Hochgeschwindigkeitsanwendungen bietet. Darüber hinaus reduzieren hochwertige Materialien und Schmiermittel die Reibung und verlängern die Lebensdauer. Benutzer sollten auf die Größe, Ladekapazität und Geschwindigkeit des Lagers achten, wenn sie auswählen, um bestimmte Anwendungsanforderungen zu erfüllen.

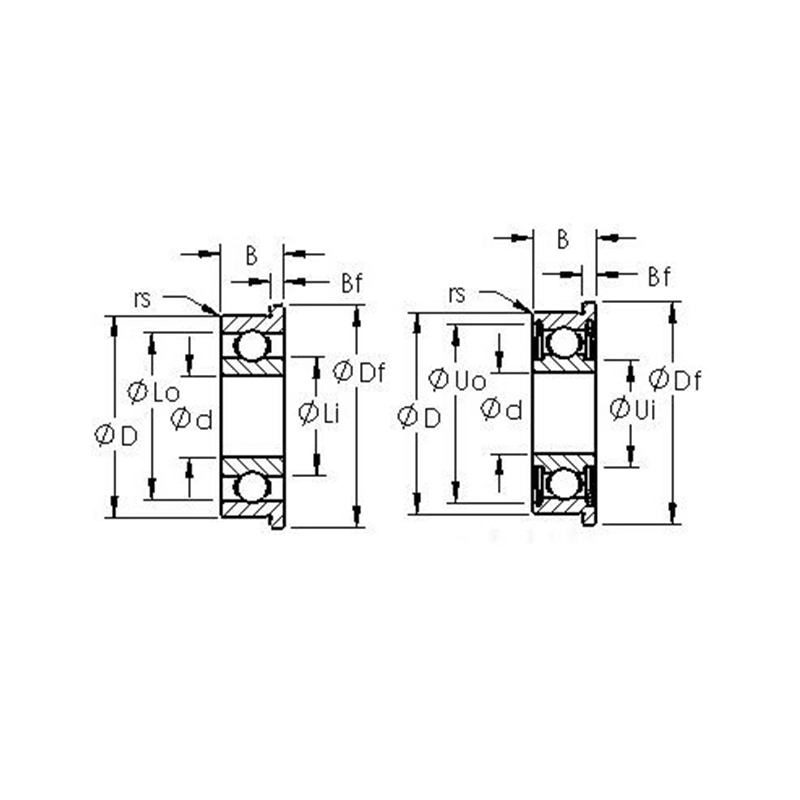

Produktparameter
| Referenztyp | Bohrungsdurchmesser | O.D. | Flansch | Offenes Lager | Abschirmung | ||||||
| r (min) | O.D. | Außenbreite | Innere Breite | Flanschbreite | Referenztyp | Außenbreite | Innere Breite | Flanschbreite | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | Frw0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| FRW1-4zz | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133zz | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5zz | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144zz | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5zz | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6zz | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| Frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155zz | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156zz | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166zz | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | Frw3 | 4.978 | 5.773 | 1.067 |
| FRW168zz | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188zz | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| Frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| FRW1810 zz | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
