EDELSTAHL-EINSATZLAGER · NA-SERIE · WASHdown-PFLICHT

NA-Serie

Kugellager mit Edelstahleinsatz

Langweilig 12–50 mm

Siegel 2RS

Fett H1-Lebensmittelqualität

Das Kugellager mit Edelstahleinsatz der NA-Serie ist für Förder- und Antriebspositionen konzipiert, die regelmäßiger Reinigung, Feuchtigkeitskontakt oder leichter Chemikalieneinwirkung ausgesetzt sind. Der Einsatz verbindet Edelstahlringe und -kugeln mit einem exzentrischen Sicherungsring, der die Welle festhält, ohne dass bearbeitete Schultern erforderlich sind. Der Außenring hat ein sphärisches Profil, sodass die Einheit in Standard-Konkavgehäuse passt und eine geringe Wellendurchbiegung toleriert. Auf beiden Seiten werden Kontaktgummidichtungen verwendet, und der Hohlraum wird vor dem Versand mit lebensmittelechtem Fett gefüllt. Die Bohrungsdurchmesser reichen von 12 mm bis 50 mm, die Außendurchmesser von 32 mm bis 100 mm und die Breite von 12 mm bis 32 mm. Die Betriebstemperatur liegt zwischen -20 °C und 110 °C. Die Serie wird hauptsächlich für die Lebensmittelverarbeitung, Getränkeabfüllung, Verpackungslinien und pharmazeutische Geräte eingesetzt, bei denen Korrosionsbeständigkeit eine Beschaffungsanforderung ist.

HAUPTMERKMALE

Ringe und Kugeln aus Edelstahl

Hält wiederholtem Abwaschen und chemischem Kontakt stand, ohne zu rosten oder Lochfraß auf den Laufbahnoberflächen zu bilden.

Exzentrischer Spannring

Der Kragen dreht sich auf dem Innenring, um die Welle festzuklemmen. Dies vereinfacht die Installation und ermöglicht den Ausbau, ohne die Wellenoberfläche zu beschädigen.

Kugelförmige Außenkontur

Passt auf konkave Stehlager- und Flanschgehäuse und gleicht kleine Wellenfehlausrichtungen aus, die andernfalls die Laufbahnkante belasten würden.

Kontaktdichtung und Füllung in Lebensmittelqualität

Gummikontaktdichtungen auf beiden Seiten blockieren Wasser und Produktrückstände, während das vorgefüllte H1-Fett hygienische Betriebsbedingungen unterstützt.

BESTELLREFERENZ

Langweilig diameter 12 mm – 50 mm

Außendurchmesser 32 mm – 100 mm

Breite 12 mm – 32 mm

Ring- und Kugelmaterial Edelstahl

Verriegelungsmethode Exzentrischer Kragen

Siegeling type 2RS Kontaktgummi

Fett fill H1-Lebensmittelqualität

Temperaturbereich -20°C bis 110°C

Gehäusekompatibilität Stehlager / Flansch

Verpackung Korrosionsbeständiger Karton

SPEZIFIKATIONSBEREICHE

Förderbänder für die Lebensmittelverarbeitung

Rollen- und Antriebswellenunterstützung bei Linien, die häufige Waschzyklen mit Desinfektionsmitteln durchführen.

Getränkeabfülllinien

Förder- und Füllpositionen, die Spritzwasser, Siruprückständen und Reinigungschemikalien ausgesetzt sind.

Verpackungsmaschinen

Verschließ-, Etikettier- und Kartoniereinheiten, in denen Feuchtigkeit und Produktstaub vorhanden sind.

Pharmazeutische Ausrüstung

Reinraummaschinen, die Korrosionsbeständigkeit und eine geringe Partikelabgabe durch bewegliche Teile erfordern.

Marine- und Hafengeräte

Deckhandhabungsgeräte, die Salzluft und periodischem Wasserkontakt ausgesetzt sind.

Antriebe für die chemische Verarbeitung

Misch- und Transfergeräte, bei denen leicht korrosive Medien mit dem Gehäusebereich in Kontakt kommen.

FRAGEN ZUR BESCHAFFUNG

Wie unterscheidet sich der Exzenterring von der Stellschraubensicherung?

Der Exzenterring dreht sich auf dem Innenring, um die Welle über ihren gesamten Umfang zu klemmen und die Klemmkraft gleichmäßiger zu verteilen als bei Punktkontakt-Stellschrauben. Dies verringert das Risiko von Wellenmarkierungen und ermöglicht das Entfernen ohne Kratzer auf der Wellenoberfläche.

Kann die NA-Serie in bestehende Stehlagergehäuse eingebaut werden?

Ja. Die kugelförmige Außenkontur passt zu standardmäßigen konkaven Gehäusebohrungen, sodass der Einsatz zu kompatiblen Stehlager- und Flanscheinheiten passt. Überprüfen Sie vor dem Zusammenbau den Durchmesser der Gehäusebohrung anhand des Außendurchmessers des Einsatzes.

Welche Schmierung wird werkseitig angewendet?

Jede Einheit wird vor dem Versiegeln mit H1-Fett in Lebensmittelqualität verpackt. Das Füllvolumen ist auf die Lagergröße abgestimmt, sodass vor dem leitungsseitigen Einbau keine zusätzliche Schmierung erforderlich ist.

Welche Edelstahlsorte wird für die Ringe und Kugeln verwendet?

Für die Ringe und Kugeln wird eine rostfreie Lagersorte verwendet, die für nassen und leicht korrosiven Betrieb ausgewählt wurde. Die genaue Qualität ist auf dem Materialzertifikat aufgeführt, das jeder Lieferung beiliegt.

LAGER- UND MONTAGEHINWEISE

Schachtvorbereitung

Reinigen Sie die Welle und entfernen Sie Grate, bevor Sie das Lager einsetzen. Oberflächenfehler unter dem Innenring erzeugen lokale Spannungspunkte, die die Lebensdauer verkürzen.

Kragenstraffung

Drehen Sie den Exzenterring in Richtung der Wellendrehung und ziehen Sie die Feststellschraube fest. Überprüfen Sie den Sitz nach den ersten Betriebsstunden erneut.

Prüfung der Gehäusebohrung

Stellen Sie sicher, dass die konkave Gehäusebohrung sauber und frei von verhärteten Rückständen ist. Verunreinigungen verringern den Selbstausrichtungseffekt und verkürzen die Lebensdauer des Einsatzes.

Lagerung

Bewahren Sie die Originalverpackung bis zum anlagenseitigen Problem verschlossen auf. Zur Erhaltung der rostfreien Oberfläche fern von chlorhaltigen Lösungsmitteln und hoher Luftfeuchtigkeit lagern.

Edelstahleinsatz der NA-Serie Exzenterspannring H1-Füllung in Lebensmittelqualität

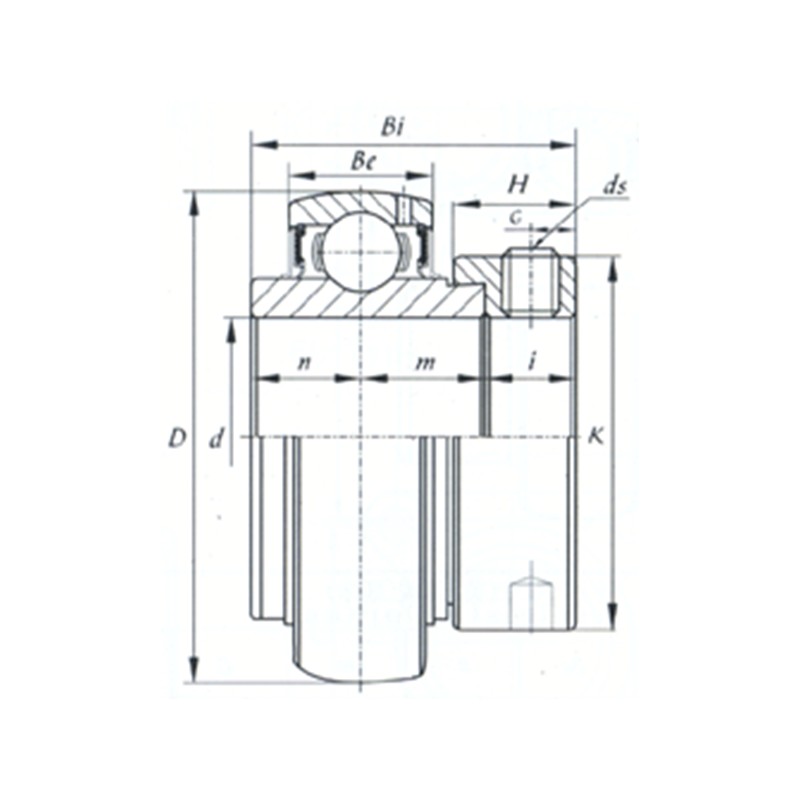

Lager Nr.	d		Abmessungen (mm)									Tragzahl (kN)
Lager Nr.	(mm)	(in.)	D	Sei	Bi	B1	n	K	H	G	ds	Dynamisch	Statisch
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16.11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	4.11	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	4.11	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
