Zylinderrollenlager der N-Serie sind effiziente und langlebige Lagertypen, die in verschiedenen mechanischen Geräten weit verbreitet sind. Das Konstruktionsmerkmal dieser Lagerserie besteht darin, dass die Rollen zylindrisch sind, großen radialen Belastungen standhalten und für Hochgeschwindigkeitsdrehungen geeignet sind. Lager der N-Serie haben normalerweise einen Innenring und einen Außenring. Die Breite des Innenrings ist größer als die des Außenrings, was für eine bessere Stabilität und Lastverteilung sorgt. Zu den Hauptvorteilen zählen geringe Reibung, lange Lebensdauer und hohe Belastbarkeit. Darüber hinaus ist diese Art von Lager einfach zu installieren und für Umgebungen mit hoher Belastung und starken Vibrationen geeignet. Aufgrund ihrer hervorragenden Leistung werden Zylinderrollenlager der N-Serie häufig in Industriemaschinen, Automobilen, Windkraftanlagen und anderen schweren Geräten eingesetzt.
Die Zylinderrollenlager der Serie N2200 verfügen über einen doppelrippigen Außenring und einen doppelrippigen Innenring und sorgen so für geführte Rollensätze auf beiden Laufbahnen. Diese Konstruktion ermöglicht eine begrenzte axiale Verschiebung der Welle relativ zum Gehäuse und unterstützt gleichzeitig hohe radiale Belastungen. Die Rollen werden von einem einteiligen Käfig aus bearbeitetem Messing oder einem Käfig aus gepresstem Stahl geführt, wodurch die Reibung bei hohen Drehzahlen verringert wird. Die trennbare Konstruktion ermöglicht die unabhängige Montage von Innenring und Außenring und vereinfacht so die Wartung bei Anordnungen mit mehreren Lagern. Für den Dauerbetrieb bis 150 °C kommt eine Wärmestabilisierung zum Einsatz. Die logarithmische Rollenballigkeit reduziert Kantenspannungen am Kontakt zwischen Rolle und Laufbahn. Standardtoleranzklasse P0 mit P6 verfügbar. Lagerluftklassen CN, C3, C4 für unterschiedliche Wärmeausdehnungsbedingungen.
Produktparameter

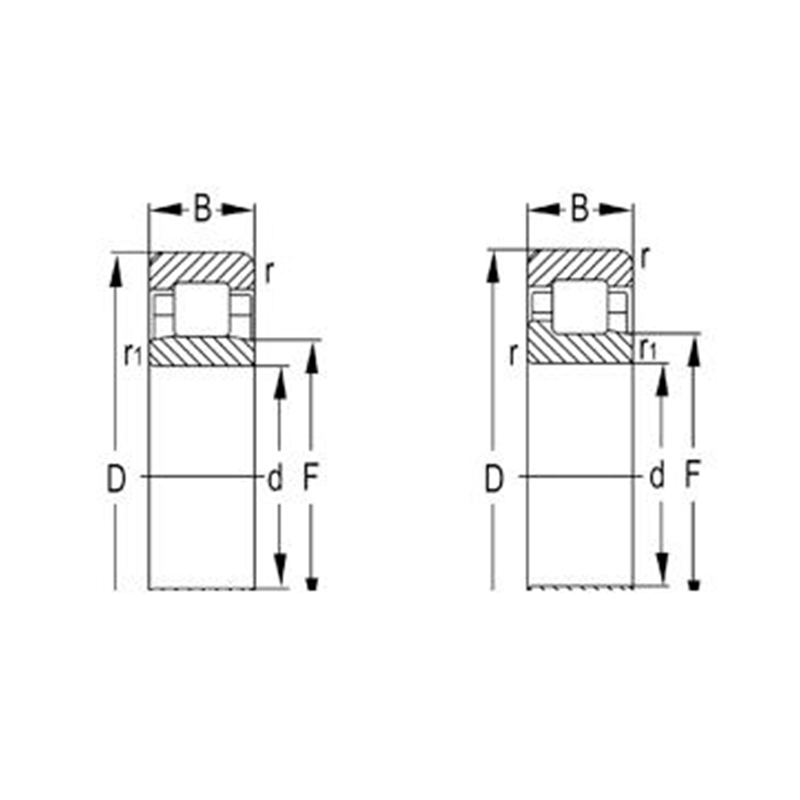

| Bezeichnung | Hauptabmessungen (mm) | Grundtragzahlen (KN) | Begrenzte Geschwindigkeit (U/min) | Gewicht | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | rs min | rs1min | Dynamisch (Cr) | Statisch (Cor) | Fett | Öl | (kg) | |
| N2208 | 40 | 80 | 23 | 1.1 | 1.1 | 58 | 62 | 8500 | 10000 | 0.48 |
| N2209 | 45 | 85 | 23 | 1.1 | 1.1 | 61.5 | 68 | 7600 | 9000 | 0.52 |
| N2210 | 50 | 90 | 23 | 1.1 | 1.1 | 64 | 73.5 | 6900 | 8100 | 0.56 |
| N2211 | 55 | 100 | 25 | 1.5 | 1.1 | 75.5 | 87 | 6300 | 7400 | 0.758 |
| N2212 | 60 | 110 | 28 | 1.5 | 1.5 | 96 | 116 | 5800 | 6800 | 1.04 |
| N2213 | 65 | 120 | 31 | 1.5 | 1.5 | 120 | 149 | 5400 | 6300 | 1.37 |
| N2214 | 70 | 125 | 31 | 1.5 | 1.5 | 119 | 151 | 5000 | 5900 | 1.44 |
| N2215 | 75 | 130 | 31 | 1.5 | 1.5 | 130 | 162 | 4700 | 5500 | 1.52 |
| N2216 | 80 | 140 | 33 | 2 | 2 | 147 | 186 | 4400 | 5100 | 1.89 |
| N2217 | 85 | 150 | 36 | 2 | 2 | 170 | 218 | 4100 | 4800 | 2.39 |
| N2218 | 90 | 160 | 40 | 2 | 2 | 197 | 248 | 3900 | 4600 | 3.04 |
| N2219 | 95 | 170 | 43 | 2.1 | 2.1 | 230 | 298 | 3600 | 4300 | 3.71 |
| N2220 | 100 | 180 | 46 | 2.1 | 2.1 | 258 | 340 | 3500 | 4100 | 4.48 |
| N2222 | 110 | 200 | 53 | 2.1 | 2.1 | 320 | 415 | 3100 | 3700 | 6.43 |
| N2224 | 120 | 215 | 58 | 2.1 | 2.1 | 350 | 460 | 2900 | 3400 | 8.03 |
| N2226 | 130 | 230 | 64 | 3 | 3 | 380 | 530 | 2600 | 3100 | 10 |
| N2228 | 140 | 250 | 68 | 3 | 3 | 445 | 635 | 2400 | 2800 | 12.6 |
| N2230 | 150 | 270 | 73 | 3 | 3 | 500 | 710 | 2200 | 2600 | 16 |
