NADELROLLE · GEZOGENE NACHT · KOMPAKT

BK-Serie Nadellager

offene Enden hohe radiale Belastung kompaktes Design

Bei den Nadellagern der BK-Serie handelt es sich um gezogene Lagerschalen mit offenen Enden, die für Anwendungen entwickelt wurden, die eine hohe radiale Belastbarkeit bei minimalem radialem Bauraum erfordern. Der aus einem Stück gezogene Außenring dient sowohl als Laufbahn als auch als Gehäuse, sodass keine separate Gehäusebohrung erforderlich ist. Präzisionsgeschliffene Nadelrollen mit logarithmischen Profilen sorgen für optimale Lastverteilung und reduzierte Kantenspannungen. Das Lager wird mit einer Haltefeder geliefert, die den Nadelsatz während der Handhabung und Montage an Ort und Stelle hält. Der Betriebstemperaturbereich reicht von -30 °C bis 120 °C und ist mit Standardfetten und -ölen kompatibel. Die BK-Serie bietet direkte Austauschbarkeit mit bestehenden Designs und ist in einer Vielzahl metrischer Größen für den Einsatz in Automobilgetrieben, Industriegetrieben und kompakten Maschinen erhältlich.

Platzsparendes Design

Die Konstruktion mit gezogenem Becher macht eine separate Gehäusebohrung überflüssig, wodurch die Gesamtgröße und das Gewicht der Baugruppe reduziert werden.

Hohe radiale Belastung

Der Linienkontakt zwischen Nadeln und Laufbahnen sorgt im Vergleich zu Kugellagern mit ähnlichen Abmessungen für eine höhere radiale Belastbarkeit.

Haltefeder

Die integrierte Haltefeder hält das Nadelset während der Handhabung sicher, vereinfacht die Installation und verhindert den Verlust der Rolle.

Logarithmisches Profil

Das optimierte Nadelrollenprofil reduziert Kantenspannungen und verbessert die Lastverteilung, wodurch die Lebensdauer bei hoher Belastung verlängert wird.

Technische Spezifikationen

Bohrungsdurchmesser 5mm - 50mm

Außendurchmesser 9mm - 62mm

Breitenbereich 8mm - 35mm

Dynamische Tragzahl 3,2 kN - 28,5 kN

Statische Tragfähigkeit 4,8 kN - 42,0 kN

Grenzgeschwindigkeit (Fett) 6000 - 18000 U/min

Grenzgeschwindigkeit (Öl) 8000 - 24000 U/min

Käfigtyp Haltefeder

Material GCr15 / SAE 52100

Temperaturbereich -30°C bis 120°C

Anwendungsszenarien

Kfz-Getriebe

Getriebewellen, Synchronisierungsbaugruppen und Planetenradsätze, die eine kompakte radiale Unterstützung erfordern.

Industriegetriebe

Untersetzungseinheiten mit hoher Drehzahl und hohem Drehmoment bei begrenztem Platzangebot.

Elektrowerkzeuge

Bohrmaschinen, Schleifmaschinen und Winkelschleifer erfordern kompakte Lager mit hoher Dichte.

Landmaschinen

Erntemaschinenkomponenten, Zapfwellenantriebe und Fördersysteme.

Technische Anfragen

Was ist der Unterschied zwischen Nadellagern der Serien BK und HK?

Lager der BK-Serie haben offene Enden, was eine Schmierung durch die Welle und eine einfache Montage ermöglicht. Bei den Lagern der HK-Serie handelt es sich um geschlossene Lager mit einer abgedichteten Bodenkappe, die zusätzlichen Schutz vor Verschmutzung bietet und Schmiermittel zurückhält.

Welche Wellenhärte wird für Lager der BK-Serie empfohlen?

Die empfohlene Schafthärte beträgt 58-62 HRC mit einer Oberflächenrauheit Ra ≤ 0,2 µm. Die Welle fungiert als innere Laufbahn, daher sind die richtige Härte und Oberflächenbeschaffenheit entscheidend für optimale Lagerleistung und Lebensdauer.

Wie sollten BK-Lager montiert werden?

Drücken Sie das Lager mit einem Montagewerkzeug, das den Außenring berührt, in das Gehäuse. Stellen Sie sicher, dass die Gehäusebohrung innerhalb der Toleranz liegt und gratfrei ist. Üben Sie niemals Kraft durch die Nadeln oder die Haltefeder aus.

Welche Schmierung wird für BK-Lager empfohlen?

Verwenden Sie für die meisten Anwendungen Lithiumfett der NLGI-Klasse 2 mit EP-Zusätzen. Für Hochgeschwindigkeitsbetriebe wird eine Ölschmierung bevorzugt. Stellen Sie vor dem Start sicher, dass das Schmiermittel die Kontaktflächen zwischen Nadel und Laufbahn erreicht.

Toleranz der Gehäusebohrung

Die empfohlene Gehäusetoleranz beträgt H7 für Standardanwendungen. Für Umgebungen mit starken Vibrationen verwenden Sie die P6-Gehäusepassung.

Schachtvorbereitung

Stellen Sie sicher, dass die Welle auf 58–62 HRC geschliffen und gehärtet ist und eine Oberflächengüte von Ra ≤ 0,2 µm aufweist. Scharfe Kanten und Grate entfernen.

Lagerung

In der Originalverpackung in einer trockenen Umgebung mit stabiler Temperatur lagern. Vermeiden Sie den Kontakt mit Feuchtigkeit und ätzenden Chemikalien.

Schmierung

Tragen Sie vor dem Zusammenbau Schmiermittel auf den Schaft und das Nadelset auf. Stellen Sie bei abgedichteten Anwendungen sicher, dass das richtige Fettfüllvolumen vorhanden ist.

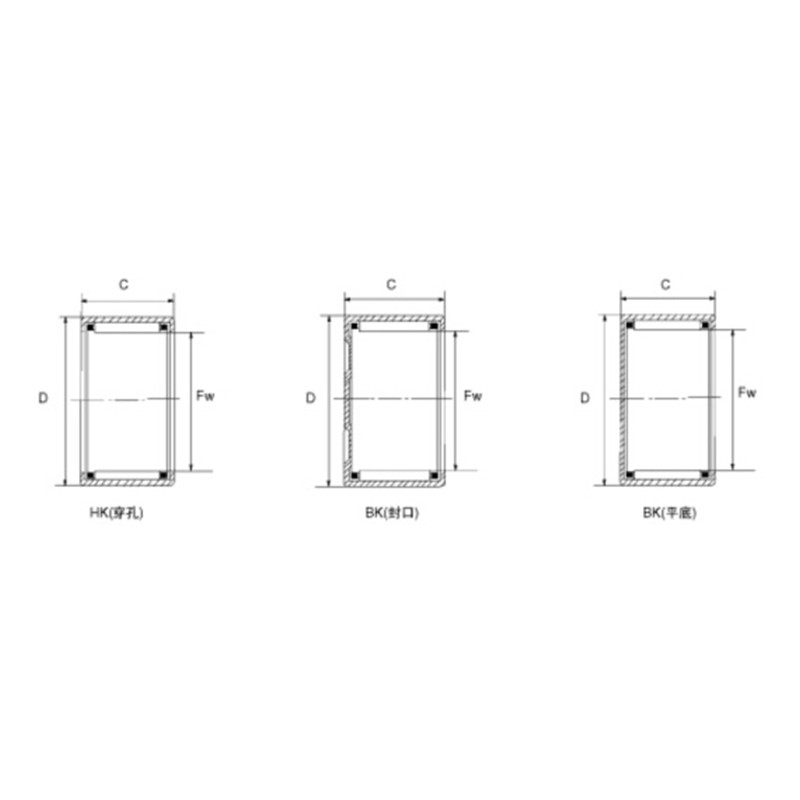

Lagerbezeichnung		Wellendurchmesser (mm)	Gewicht (kg)	Grenzabmessungen (mm)			Grundtragzahl (N)		Grenzgeschwindigkeit (U/min)
Aktueller Code	Originalcode	Wellendurchmesser (mm)	Gewicht (kg)	Fw	D	C	Dynamisch	Statisch	Öl
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	April 1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
