UCFL-Serie

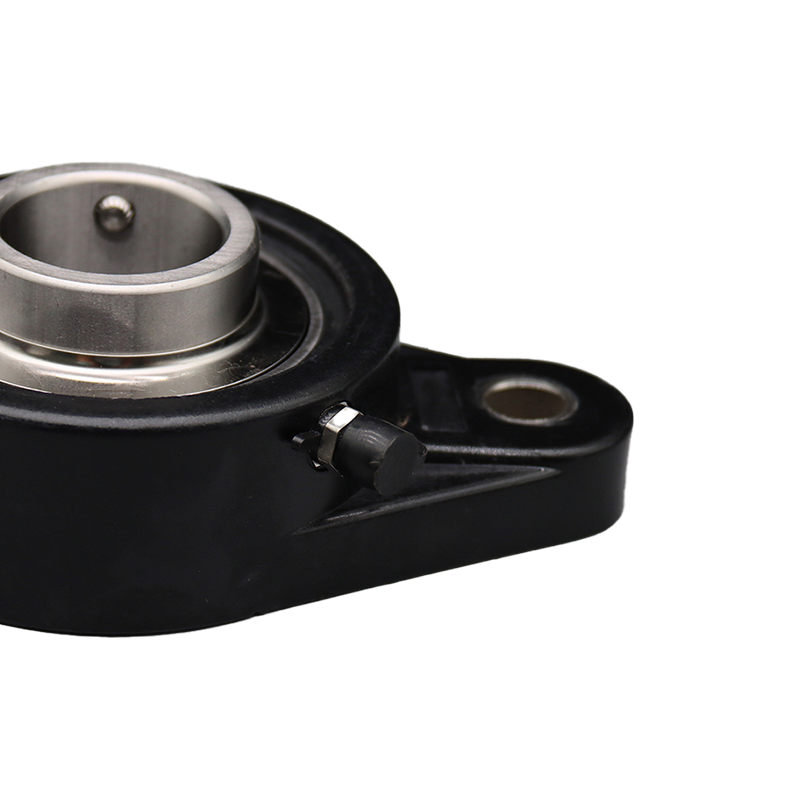

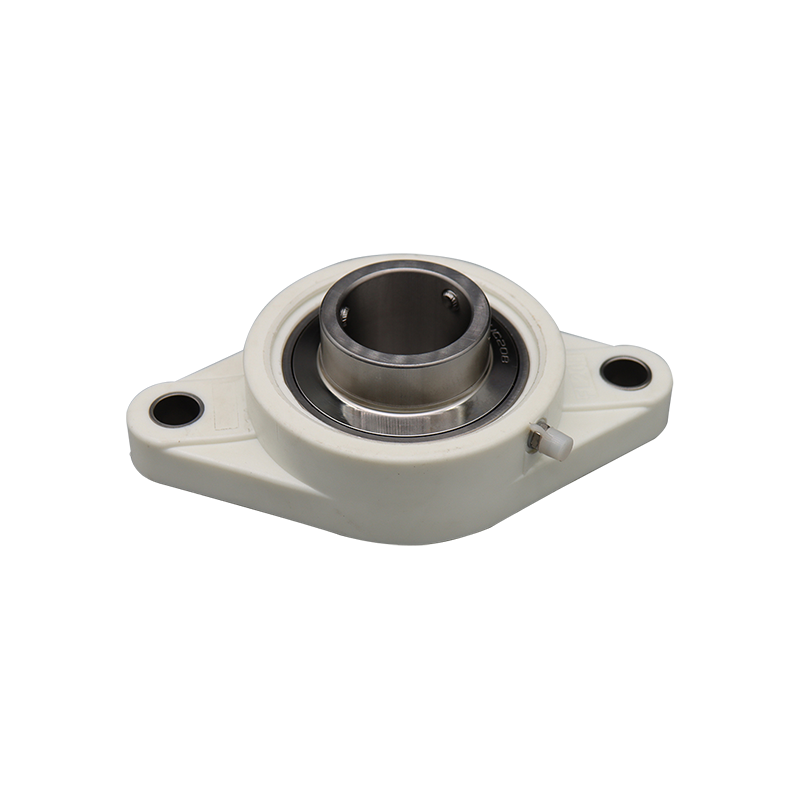

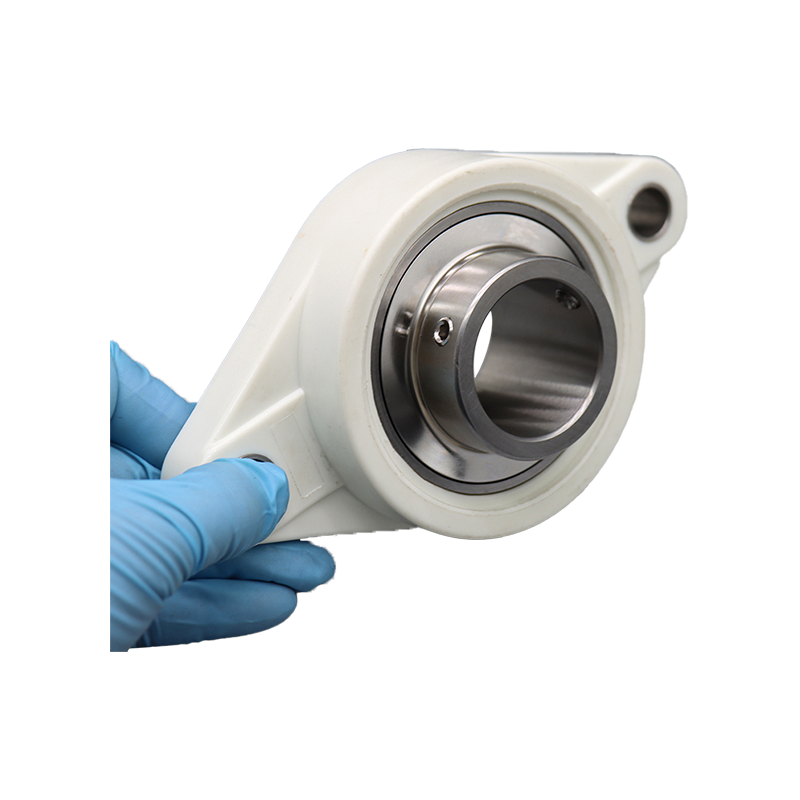

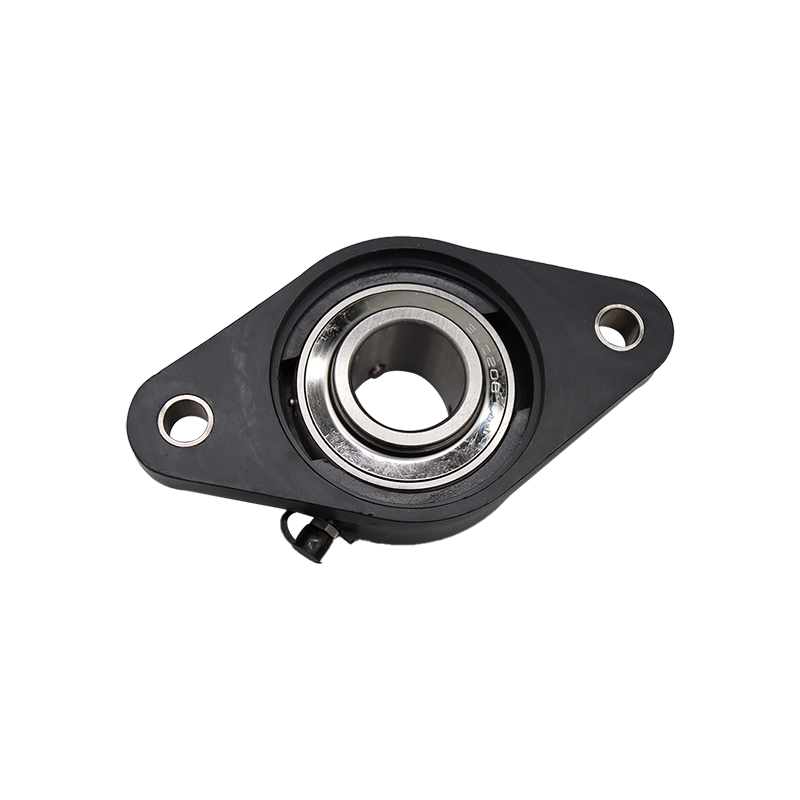

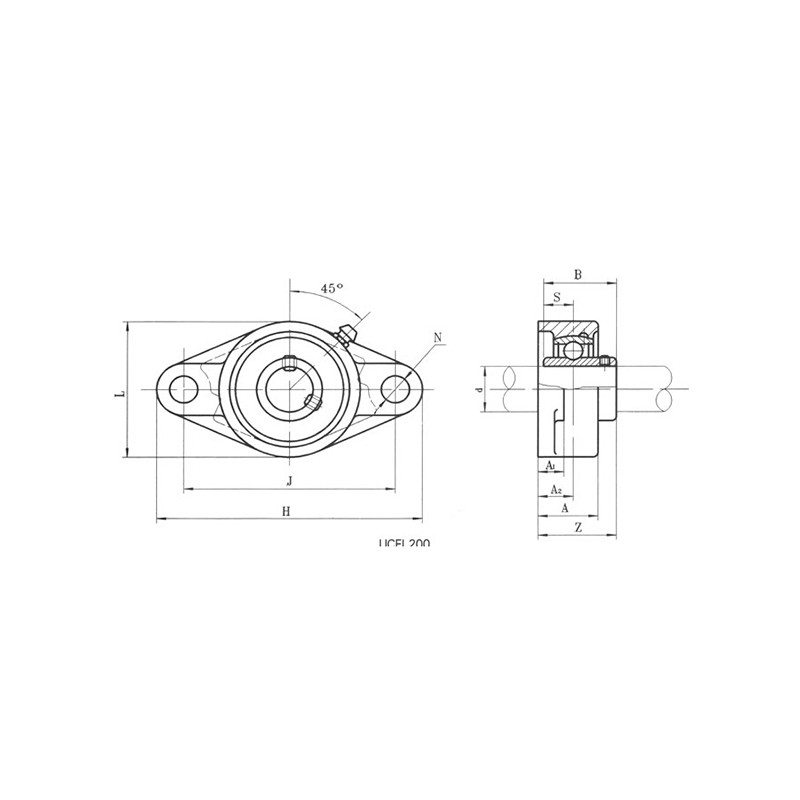

Kissenblocklager der UCFL-Serie – Flanschkonfiguration mit zwei Schrauben

Die Kissenblocklager der UCFL-Serie verfügen über ein Gusseisengehäuse und einen kugelförmigen Außenring am Lagereinsatz, der für Anwendungen konzipiert ist, die eine Ausrichtungsaufnahme und robuste Montage erfordern. Die UCFL-Serie verfügt über eine Doppelbolzenflanschkonfiguration, die Stabilität und Lastverteilung in einem kompakten Formfaktor bietet. Der Lagereinsatz ist mit einer Stellschraubenverriegelung im Gehäuse befestigt. Dieses Produkt ist so konstruiert, dass es Industriestandards entspricht und eine zuverlässige Lösung für Stromübertragungssysteme bietet.

Produktmerkmale

• Zweibolzen-Flanschgehäuse: Das UCFL-Gehäuse ist aus hochwertigem Eisen gegossen und bietet strukturelle Integrität und Widerstandsfähigkeit gegen Verformung unter Belastung. Das Montagemuster mit zwei Bolzen ermöglicht eine sichere und unkomplizierte Installation an Geräterahmen.
• Kugelförmiger Außenring: Der Lagereinsatz hat einen kugelförmigen Außendurchmesser, der eine anfängliche Fehlausrichtung der Welle während der Montage ermöglicht. Diese Funktion gleicht statische Winkelfehlstellungen von bis zu 2° aus, ohne die Leistung zu beeinträchtigen.
• Stellschrauben-Verriegelungsmechanismus: Der Innenring des Lagers wird mit zwei Stellschrauben, die in einem Winkel von 120° positioniert sind, an der Welle befestigt. Diese Verriegelungsmethode gewährleistet einen festen Halt auf der Welle, verhindert ein Verrutschen und hält die Konzentrizität unter Betriebslasten aufrecht.
• Vorgeschmiert und versiegelt: Jedes Lager ist zur sofortigen Verwendung mit einem Standardfett vorgeschmiert und mit Kontaktdichtungen ausgestattet, um das Eindringen von Verunreinigungen zu verhindern und Schmiermittel zurückzuhalten, wodurch die Lebensdauer in verschiedenen Betriebsumgebungen verlängert wird.

Anwendungsbereiche

Bei diesem Produkt handelt es sich um eine technische Komponente zur Verwendung in folgenden mechanischen Systemen und Geräten:

• Fördersysteme und Materialtransportgeräte.
• Landmaschinen, einschließlich Bodenbearbeitungs- und Erntegeräte.
• Verpackungs- und Abfülllinien.
• Maschinen zur Textilherstellung.
• HVAC-Ventilatoren und Industriegebläse.

Häufige Beschaffungsanfragen

1. Was ist der Unterschied zwischen UCFL- und UCF-Kissenblocklagern und wann sollte ich das eine dem anderen vorziehen?

Der Hauptunterschied liegt in der Montagekonfiguration. Die UCFL-Serie verfügt über ein elliptisches Flanschgehäuse mit zwei Bolzen, während die UCF-Serie ein quadratisches Flanschgehäuse mit vier Bolzen verwendet. Das UCFL wird typischerweise in Anwendungen eingesetzt, bei denen der Montageraum begrenzt ist oder bei denen ein Zweibolzenmuster für die Lastanforderungen ausreicht, beispielsweise auf vertikalen Oberflächen oder Maschinenrahmen. Umgekehrt bietet die UCF-Serie aufgrund ihres Vierbolzenmusters eine stabilere Montage mit höherer Tragfähigkeit. Die Auswahl sollte auf den spezifischen Lastanforderungen und dem verfügbaren Montageraum Ihres Designs basieren. Für eine detaillierte Lastanalyse kann unser technisches Supportteam bei der Auswahl der geeigneten Serie und Lagergröße behilflich sein.

2. Wie bestimme ich die richtige Lagergröße für meine Welle und verhindere einen vorzeitigen Ausfall durch Fehlausrichtung oder Vibration?

Die Auswahl der richtigen Lagergröße, insbesondere des Bohrungsdurchmessers (ID), ist entscheidend, um eine ordnungsgemäße Passform auf der Welle sicherzustellen. Dadurch werden häufige Probleme wie Lagerkriechen oder Wellenschäden vermieden. Ein vorzeitiger Ausfall aufgrund einer Fehlausrichtung wird durch den kugelförmigen Außenring des UCFL-Lagers gemildert, der eine geringfügige anfängliche statische Fehlausrichtung ausgleicht. Eine übermäßige dynamische Fehlausrichtung oder Vibration, die über die Auslegungskapazität des Lagers hinausgeht, kann jedoch zu einer verkürzten Lebensdauer führen. Um dies zu verhindern, berechnen Sie die tatsächliche Belastung, Betriebsgeschwindigkeit und Temperatur der Anwendung. Sie sollten außerdem überprüfen, ob die Wellentoleranz und die Gehäusebohrung innerhalb bestimmter Grenzen liegen. Für komplexe Anwendungen oder zur Validierung Ihrer Berechnungen konsultieren Sie die Tragfähigkeitstabellen des Lagers oder fordern Sie eine Beratung bei einem unserer Anwendungsingenieure an.
