Pendelrollenlager der Serie 23200

Das Pendelrollenlager der Serie 23200 nimmt durch seine zweireihige symmetrische Rollenkonfiguration Radiallasten und bidirektionale Axiallasten auf. Der Außenring verfügt über eine sphärische Laufbahn, die eine Selbstausrichtung ermöglicht und Winkelfehler zwischen Welle und Gehäuse ausgleicht. Diese Serie verfügt über eine optimierte Rollengeometrie mit einem bearbeiteten Messing- oder Stahlkäfig, der den Rollenabstand unter wechselnden Lastbedingungen beibehält. Das Lager arbeitet bei Standard-Stahlkäfigen in einem Temperaturbereich von -30 °C bis 150 °C. Jede Einheit verfügt über ein logarithmisches Profil an Rollen und Laufbahnen, um Kantenspannungen zu reduzieren. Die Lagerluftgruppe CN ist Standard, C3 und C4 sind je nach Spezifikation erhältlich. Die Tragzahlen folgen den Berechnungsmethoden nach ISO 281.

Kernvorteile

Fluchtungsfehlerausgleich bis zu 2 Grad unter statischen Bedingungen bzw. 1,5 Grad im dynamischen Betrieb
Die zweireihige Rollenanordnung verteilt die Radiallasten auf zwei Kontaktlinien
Austauschbare Dimensionsparameter gemäß ISO 15:2017-Standard
Durchgehärteter Lagerstahl mit einer Oberflächenhärte von 58–62 HRC
Abnehmbarer Innenring zur Montage auf zylindrischen oder konischen Adapterhülsen

Produkteigenschaften

Bohrungsdurchmesserbereich	40 mm bis 200 mm
Außendurchmesserbereich	80 mm bis 420 mm
Breitenbereich	23 mm bis 138 mm
Dynamische Tragzahl (C)	98 kN bis 1680 kN
Statische Tragzahl (C0)	127 kN bis 2360 kN
Grenzgeschwindigkeit (Fett)	2000 U/min bis 5000 U/min
Grenzgeschwindigkeit (Öl)	2600 U/min bis 6700 U/min
Käfigmaterialoptionen	Messing, Stahl, Polyamid
Interne Freigabeklassen	CN, C3, C4

Anwendungsszenarien

Vibrationssiebe und Exzenterantriebe in der Zuschlagstoffaufbereitung
Industriegetriebe mit Anforderungen an die Wellendurchbiegung
Hauptwellen und Gier-/Pitch-Mechanismen von Windkraftanlagen
Walzen und Trockenzylinder für die Papierherstellung
Bergbauförderer mit großen Schachtspannweiten
Stranggussausrüstung für Stahlwerke

Häufig gestellte Fragen

Welche Schmiermethode gilt für die Serie 23200?

Bei Drehzahlen unter 70 % der Grenzdrehzahl ist eine Fettschmierung mit Lithiumkomplexseife der NLGI-Klasse 2 oder 3 Standard. Ölumlauf- oder Ölbadschmierung kommt dann zum Einsatz, wenn die Betriebstemperatur 100 °C übersteigt oder sich die Drehzahl dem Grenzwert nähert.

Wie wähle ich das richtige Innenspiel aus?

Das CN-Spiel eignet sich für normale Betriebstemperaturen zwischen 20 °C und 80 °C bei Stahlwellen. C3-Spiel gilt, wenn der Temperaturunterschied zwischen Innenring und Gehäuse 15 °C übersteigt oder wenn die Presspassung 0,05 % des Wellendurchmessers übersteigt.

Was deutet auf die Notwendigkeit eines Lageraustauschs hin?

Anstieg der Betriebsvibrationsamplitude über die Grenzwerte von ISO 10816-3 hinaus, Anstieg der Lagergehäusetemperatur auf über 95 °C bei konstanter Belastung oder hörbares metallisches Schleifen während der Drehung.

Vorsichtsmaßnahmen bei der Installation

Montagemethode

Verwenden Sie eine Induktionsheizung, um den Innenring gleichmäßig auszudehnen. Die maximale Erwärmungstemperatur ist für Standard-Lagerstahl auf 110 °C begrenzt. 120 °C nicht überschreiten, um Anlasseffekte auf die Härte zu vermeiden.

Empfehlung zur Wellenpassung

Für Anwendungen mit rotierenden Wellen verwenden Sie eine Presspassung mit der Toleranz f6 oder m6. Für stationäre Wellenanwendungen verwenden Sie die Übergangspassung h6 oder h7. Die Toleranz der Gehäusebohrung wird als H7 für geteilte Gehäuse oder P6 für massive Gehäuse empfohlen.

Schmierintervall

Unter normalen Bedingungen alle 1000 Betriebsstunden bzw. alle drei Monate nachfetten. Bei Umgebungstemperaturen über 70 °C das Nachschmierintervall auf 500 Stunden verkürzen.

Lagerbedingungen

In der Originalverpackung mit intaktem Korrosionsschutzmittel aufbewahren. Umgebungsfeuchtigkeit unter 65 % RH, Temperaturbereich 0 °C bis 40 °C. Vermeiden Sie es, mehr als drei Paletten zu stapeln.

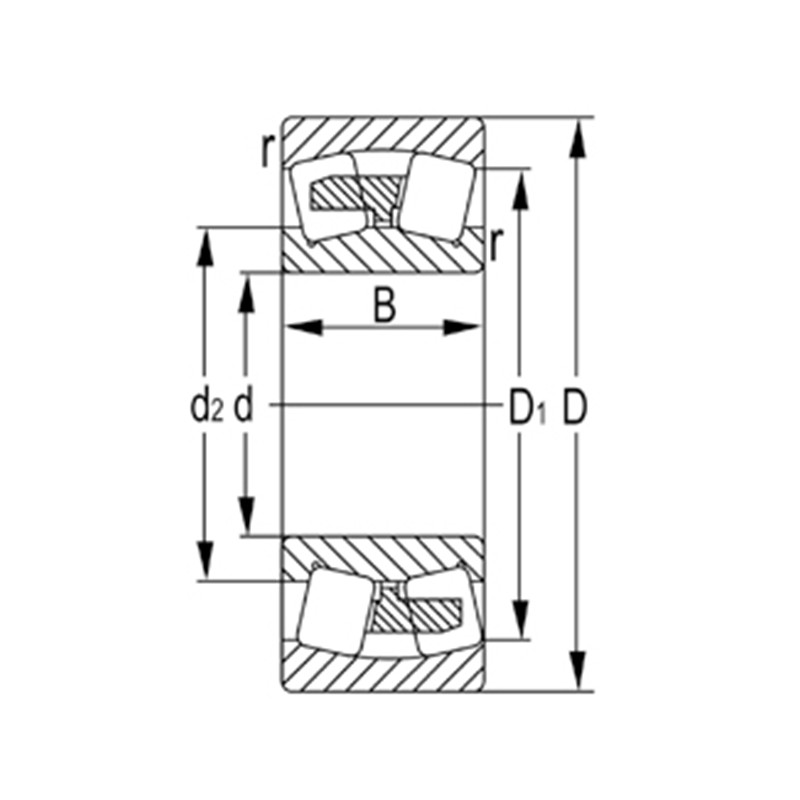

Bezeichnung	Hauptabmessungen (mm)				Grundtragzahlen (KN)		Begrenzte Geschwindigkeit (U/min)		Gewicht
Bezeichnung	d	D	B	rs min	Dynamisch (Cr)	Statisch (Cor)	Fett	Öl	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
