Standard lineares Schiebenlager der LM -Serie ist eine lineare Hochleistungs-Bewegungskomponente, die in verschiedenen mechanischen und Automatisierungsgeräten weit verbreitet ist. Diese Serie von Lagern besteht aus hochwertigem Stahl und hat eine hervorragende Verschleißfestigkeit und Korrosionsbeständigkeit und kann hohe Lasten und Geschwindigkeiten standhalten. Das strukturelle Design erleichtert die Installation und ist mit verschiedenen Führungsschienensystemen kompatibel, um die Glätte und Genauigkeit der linearen Bewegung zu gewährleisten. Die Innen- und Außenringe der LM-Serienlager sind präzisionsbearbeitet und mit hochwertigen Bällen übereinstimmen, um die Reibung zu verringern und die Betriebseffizienz zu verbessern. Darüber hinaus haben diese Reihe von Lagern eine gute Temperaturanpassungsfähigkeit und die Kennzahl der Verschmutzung und eignet sich für die Arbeit in harten Umgebungen. Sie sind ideale Auswahlmöglichkeiten für industrielle Automatisierung, Roboter, CNC -Werkzeugmaschinen und andere Felder. Durch angemessene Wartung und Instandhaltung kann die Lebensdauer der LM -Serienlager erheblich erweitert werden, um den stabilen Betrieb der Ausrüstung zu gewährleisten.
Der LM -Serie Automatikgetriebe Standard Linearer Kugellager ist für eine glatte, präzise lineare Bewegung in anspruchsvollen industriellen Anwendungen entwickelt. Als kritische Komponente in automatisierten Systemen bieten unsere linearen Lager eine außergewöhnliche Leistung mit minimaler Reibung.
| Parameter | Spezifikation |
|---|---|
| Material | Hochkohlenstoff-Chrom-Lagerstahl |
| Belastungskapazität | Dynamik: 1,96 Kn, statisch: 3,92 Kn |
| Betriebstemperatur | -20 ° C bis 120 ° C. |
| Präzisionsnote | P0, p6, p5 verfügbar |
| Standardgrößen | LM6UU bis LM50UU |
| Siegeltyp | Doppelt abgeschirmte oder gummisiegelte Optionen |
Unser Lineare Kugellager der LM -Serie werden weit verbreitet in:
Im Vergleich zu herkömmlichen linearen Lagern die Automatikgetriebe Standard der LM -Serie Angebote:
Der Lineare Bewegungslager der LM -Serie sind mit Standard -Schaltungen kompatibel und können die meisten linearen OEM -Lagereinheiten ersetzen. Unsere Lager sind vorhanden:
Erhältlich in Standardgrößen von LM6UU bis LM50UU. Benutzerdefinierte Konfigurationen für spezielle Anwendungen in verfügbar Automatikübertragungssysteme und industrielle Automatisierung.

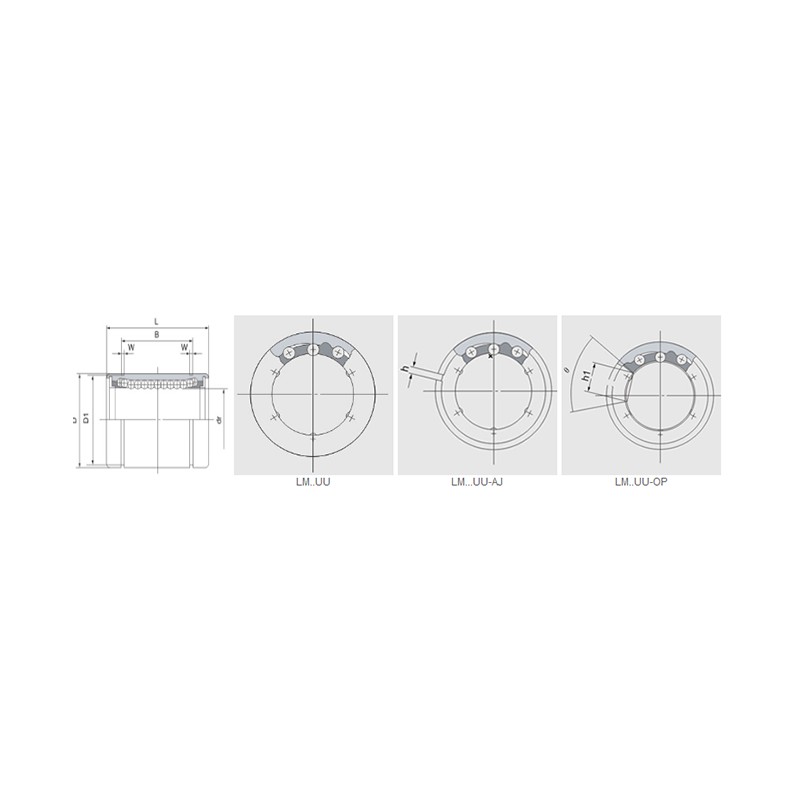

Produktparameter
| Harzhalter | Nennwellendurchmesser | Dr. | Hauptdimensionen und Toleranz | Exzentrizität | Radialfreiheit (max) | Grundlastbewertung (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… UU | Ballkreis | Gewicht (kg) | LM… UU- -AJ | Ballkreis | Gewicht | LM… uU-op | Ballkreis | Gewicht (kg) | mm | mm | Toleranz | Toleranz | D mm | Toleranz (μM) | L mm | Toleranz (μM) | B mm | Toleranz (μM) | W (mm) | D1 (mm) | Hmm) | H1 (mm) | θ | Präzision | Hoch | Dynamisch | Statisch | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| LM6UU | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| LM8UU | 4 | 15 | Lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-op | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
