Die Kegelrollenlager der Serie 31300 ist ein hochpräzises trennbares Lager, das für die Bewältigung gleichzeitiger radialer und axialer Belastungen ausgelegt ist. Diese Serie zeichnet sich durch einen steileren Kontaktwinkel im Vergleich zu Standard-Kegellagern aus und wurde speziell für eine verbesserte axiale Tragfähigkeit entwickelt. Die Baugruppe besteht aus vier voneinander abhängigen Komponenten: dem Innenring (Kegel), dem Außenring (Becher), Kegelrollen und einem Fensterkäfig. Die Innengeometrie ist mathematisch optimiert, sodass die konischen Oberflächen der Rollen und Laufbahnen an einem gemeinsamen Scheitelpunkt auf der Lagerachse zusammentreffen, was eine echte Rollbewegung und geringe Reibung bei Hochgeschwindigkeitsbetrieb gewährleistet.

Anfrage senden

SERIE 31300 · KEGELROLLE · STEILER WINKEL

Hohe Schubkapazität

Kegelrollenlager der Serie 31300

Axialschub verstärkt Becher/Kegel trennbar logarithmisches Rollenprofil

Verbesserte Axialschubkapazität

Die erhöhte Steilheit des Winkels der Serie 31300 ermöglicht es dem Lager, erhebliche Schublasten in eine Richtung zu tragen und gleichzeitig die radiale Stabilität beizubehalten.

Trennbares Komponentendesign

Die Becher- und Kegelbaugruppen sind unabhängig voneinander und ermöglichen vereinfachte Montage-, Demontage- und Wartungsinspektionsprotokolle in Industriegehäusen.

Genauigkeit der Lastverteilung

Das logarithmische Rollenprofil reduziert Kantenspannungen an den Kontaktpunkten zwischen Rolle und Laufbahn und verlängert so die Lebensdauer unter harten Bedingungen.

Geringe Betriebsreibung

Präzise geschliffene Laufbahnen und optimierte Oberflächenbeschaffenheiten minimieren die Wärmeentwicklung und den Schmierstoffabbau bei kontinuierlicher Rotation.

Technische Parameter

Bohrungsdurchmesserbereich 30mm - 150mm

Außendurchmesserbereich 65mm - 225mm

Breitenbereich 18mm - 45mm

Kontaktwinkel Steiles Winkeldesign

Dynamische Tragzahl 42kN - 280kN

Präzisionsklasse P0 / P6 / P5

Material & Käfig

Material GCr15 / SAE 52100

Käfigtyp Gepresster Stahl / bearbeitetes Messing

Hitzestabilisierung Bis zu 150°C kontinuierlich

Interner Abstand C0 / C3 / C4

Logarithmisches Profil Rollenenden optimiert

Hauptanwendungsfelder

Kfz-Antriebsstränge

Integriert in Differentialbaugruppen, Ritzelwellen und Getriebesysteme, die eine starre axiale Unterstützung erfordern.

Schwere Maschinen

Wird in Baumaschinen, landwirtschaftlichen Maschinen und Bergbauförderern zur Bewältigung kombinierter Belastungsbelastungen eingesetzt.

Industriegetriebe

Wird in Untersetzungsgetrieben eingesetzt, bei denen bei der Kraftübertragung ein hohes Drehmoment und ein hoher Axialschub auftreten.

Werkzeugmaschinenspindeln

Bereitstellung von Rotationsgenauigkeit und Steifigkeit in industriellen Verarbeitungsanlagen.

Installations- und Wartungsprotokolle

Spieleinstellung Beim Einbau muss das Axialspiel bzw. die Vorspannung richtig eingestellt werden. Eine falsche Einstellung kann zu vorzeitiger Ermüdung oder zu hohen Betriebstemperaturen führen.

Schmierkompatibilität Stellen Sie sicher, dass das Schmiermittel (Fett oder Öl) mit der Betriebstemperatur und -geschwindigkeit kompatibel ist. Mineralische oder synthetische Schmierstoffe müssen vor der Inbetriebnahme alle Kontaktflächen erreichen.

Lagerbedingungen Lager sollten in einer trockenen, vibrationsfreien Umgebung in ihrer feuchtigkeitsbeständigen Originalverpackung gelagert werden. Die Umgebungstemperatur sollte stabil bleiben, um Kondensation und anschließende Oxidation zu verhindern.

Kontaminationsprävention Sorgen Sie für eine saubere Montageumgebung. In die Laufbahnen eindringende Feststoffpartikel können Eindrücke verursachen, die zu Oberflächenabplatzungen und Lagerschäden führen können.

Handhabungs- und Sicherheitsindikatoren

Vermeiden Sie beim Einbau direkte Stöße auf die Lagerringe; Verwenden Sie für die Montage spezielle Induktionsheizgeräte oder Presswerkzeuge. Überwachen Sie während der ersten Einlaufzeit regelmäßig die Vibrationssignaturen und die Wärmeabgabe, um die Integrität des Sitzes und der Ausrichtung zu überprüfen. Werksseitig aufgetragene Korrosionsschutzöle sollten nicht entfernt werden, es sei denn, das spezifische Schmiersystem erfordert ein spezielles Grundöl.

Bezeichnung	Hauptabmessungen (mm)			Grundtragzahlen (KN)		Pu	Geschwindigkeitsangaben (U/min)		Gewicht (kg)	ISO335	Abmessungen (mm)							Abutment- und Kehlabmessungen (mm)									Wert

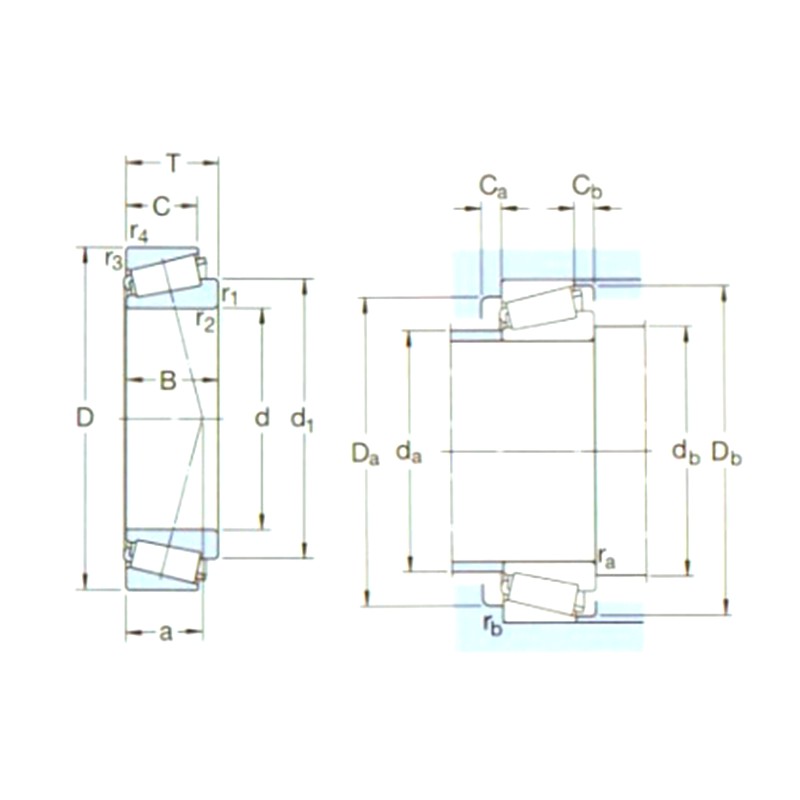

Bezeichnung	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Geschwindigkeitsbewertungen	Geschwindigkeitsbegrenzung	Gewicht (kg)	Abmessungen (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(max)	db(min)	Da(min)	Da(max)	DB(min)	Ca(min)	Cb(min)	ra(max)	rb(max)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
