Nadelrollenlager: Design und Anwendungen

Nadelrollenlager sind eine spezialisierte Art von Rollenlager, die für ihre hohe Lastkapazität in einem kompakten Design bekannt ist. Sie verwenden lange, dünne zylindrische Walzen (Nadeln) mit einem hohen Verhältnis von Länge zu Durchmesser, wodurch sie ideal für Anwendungen mit begrenztem radialem Raum sind. In diesem Artikel wird die Verwendung von Nadellagern und wichtigen Aspekten des Nadellagerdesigns untersucht, einschließlich Leistungsvergleiche mit anderen Lagertypen.

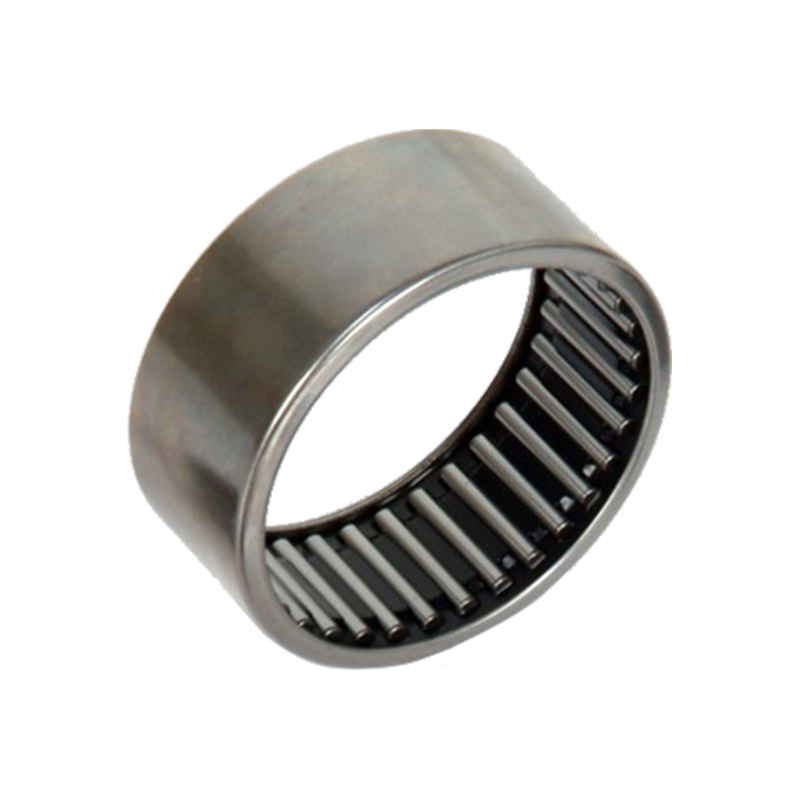

Nadelrollenlager der BK -Serie

Nadellagergebrauch

Nadelrollenlager werden in Branchen weit verbreitet, in denen Raumbeschränkungen und hohe Lastanforderungen von entscheidender Bedeutung sind. Einige gängige Anwendungen umfassen:

Kfz -Getriebe: In Getriebe, Kupplungsbaugruppen und Differentialsystemen wird aufgrund ihrer Fähigkeit, hohe Radialbelastungen in engen Räumen zu verarbeiten, verwendet.

Luft- und Raumfahrt & Verteidigung: In Flugzeugmotoren, Fahrwerk und Rotorsystemen für ihre Langlebigkeit und leichte Eigenschaften eingesetzt.

Industriemaschinen: In Druckmaschinen, Textilmaschinen und Robotik, bei denen Präzision und Kompaktheit unerlässlich sind.

Medizinische Geräte: Eingesetzt in Bildgebungsgeräten und chirurgischen Werkzeugen aufgrund ihres reibungslosen Betriebs und ihrer Zuverlässigkeit.

Leistungsvergleich: Nadellager gegen Kugellager

Nadellager übertreffen die Kugellager in Belastungskapazität und Raumeffizienz, sind jedoch für Hochgeschwindigkeitsanwendungen weniger geeignet.

Nadellagerdesign

Das Design von Nadelrollenlagern konzentriert sich auf die Maximierung der Belastungskapazität und die Minimierung des Platzes. Zu den wichtigsten Überlegungen zum Design gehören:

1. Rollengeometrie
Nadelwalzen haben eine Länge 3-10-mal ihren Durchmesser, was eine höhere Lastverteilung ermöglicht.
Präzisionsschleife sorgt für einen gleichmäßigen Kontakt mit Rassen und verringern die Spannungskonzentrationen.

2. Konfigurationen von Käfig- und Raceway
Gezogene Tassennadellager: verfügen über einen dünnen äußeren Ring, ideal für leichte Anwendungen.
Bearbeitete Ringnadellager: Haben Sie feste Innen-/Außenringe für den strengen Gebrauch.

Käfig gegen vollständige Ergänzung:
Käfigdesigns reduzieren die Reibung und ermöglichen höhere Geschwindigkeiten.
Full-Complement-Designs (kein Käfig) maximieren die Ladekapazität, aber die Geschwindigkeit begrenzt.

3. Materialauswahl
Standard: Chromstahl (SAE 52100) für allgemeine Anwendungen.
Hochleistungsverhältnis: Keramik- oder Edelstahl für korrosive oder extreme Temperaturumgebungen.

4. Schmierung und Versiegelung
Fett oder Ölschmierung ist entscheidend für die Verringerung des Verschleißes.
Integrierte Dichtungen oder Schilde verhindern Kontaminationen in harten Umgebungen.
